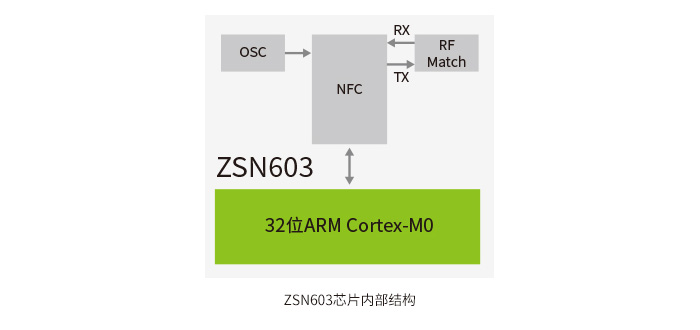

硬件高集成化
ZSN603集成时钟电路、RF收发匹配电路;内置Cortex®-M0内核,支持I2C接口和UART接口; LGA32封装,9mm*9mm*1mm,外形小巧使用便捷。

智能读写卡芯片(ZSN603)是广州致远微电子有限公司开发的一款集成了卡操作指令的芯片,芯片支持ISO/IEC 14443A/B协议、ISO/IEC 7816协议,具备自动检卡功能,支持多路天线拓展功能等。开发过程中用户只需要发送简单的命令,即可完成对卡片的读写。外部电路设计简单,可以快捷、高效地开发出产品。
硬件高集成化
ZSN603集成时钟电路、RF收发匹配电路;内置Cortex®-M0内核,支持I2C接口和UART接口; LGA32封装,9mm*9mm*1mm,外形小巧使用便捷。

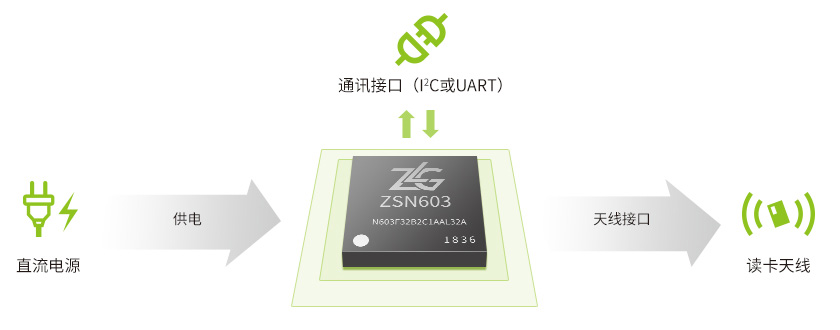

读卡典型应用,外围电路极简设计
芯片内部集成了主要的读卡电路,只需给芯片供电,配合相应的通信接口和读卡天线板即可实现读卡功能。

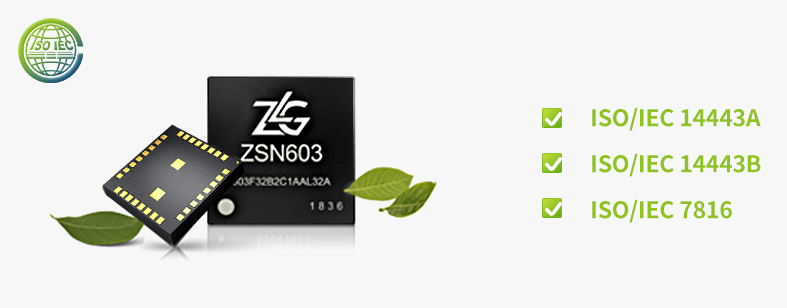

符合ISO/IEC 14443A、ISO/IEC 14443B、ISO/IEC 7816标准

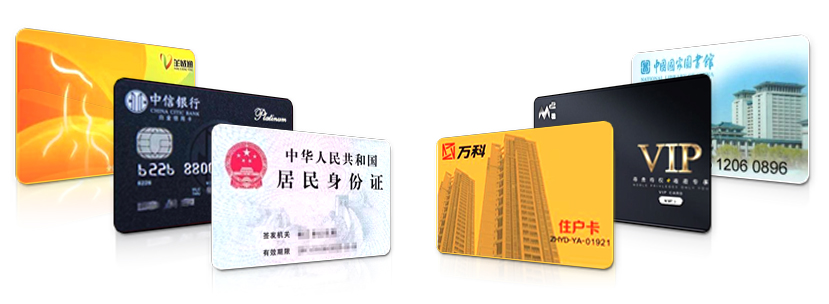

支持多种类型的卡片
支持Mifare S50/S70、Mifare Ultralight、NTAG、PLUS CPU、二代身份证等常用卡片,同时支持SAM卡读写

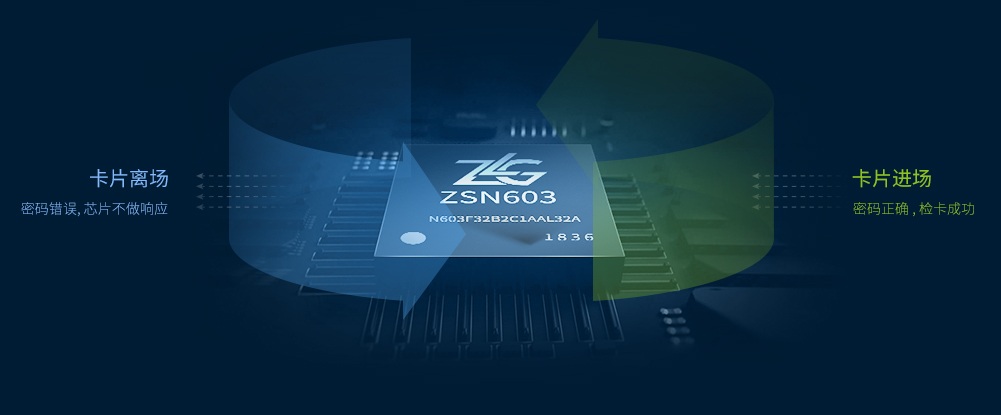

支持自动检卡功能

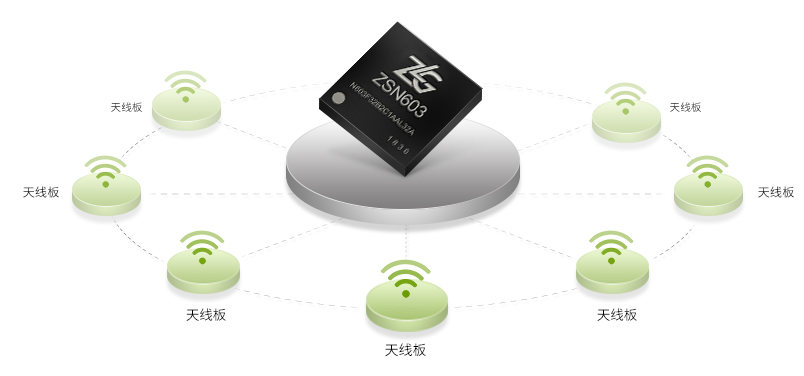

支持配合通道芯片拓展多路天线的应用

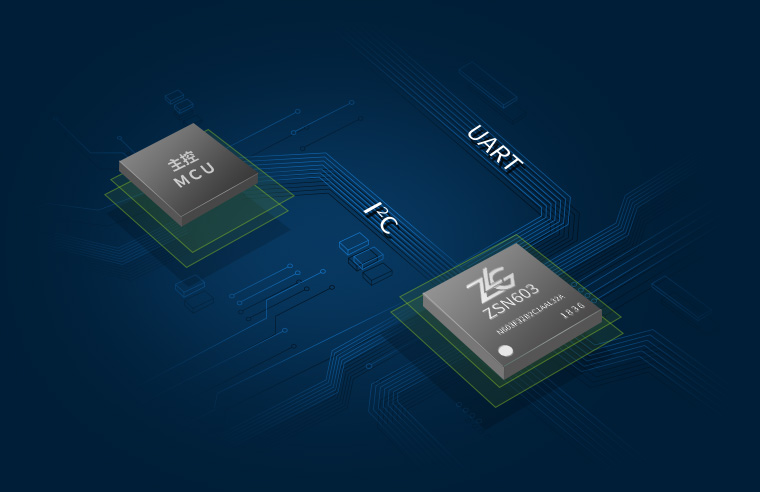

支持I2C和UART两种通信方式
产品型号 | ZSN603 |
---|---|
可拓展的天线通道数量 | 8路 |
UART | 1路 |
I2C | 1路 |
功能性GPIO | 两路 |
SAM卡 | 一组 |
读卡协议 | ISO/IEC 14443A/B |
读卡距离 | 可达7cm |
封装 | LGA32 |

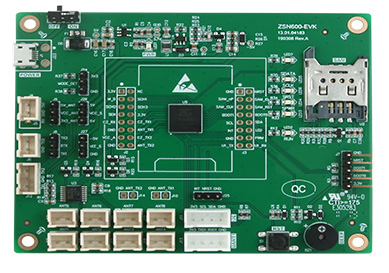

评估套件 | ZSN603-EVK |
