• 雨量传感器

    车载智能雨刮解决方案

RL IC(雨水和光传感器)旨在控制汽车擦拭系统中的光学传感器单元。它提供了两个最大电流为40mA的嵌入式LED驱动器, 特殊的高灵敏度接收器可以处理二极管输入信号,而不会完全反射发送信号,从而可以在非常紧凑的外壳中可靠地检测到雨水。 由于使用了HALIOS®-SD测量方法,因此具有非常高的抗日光强度。该芯片具有四个附加输入通道,用于环境光测量。

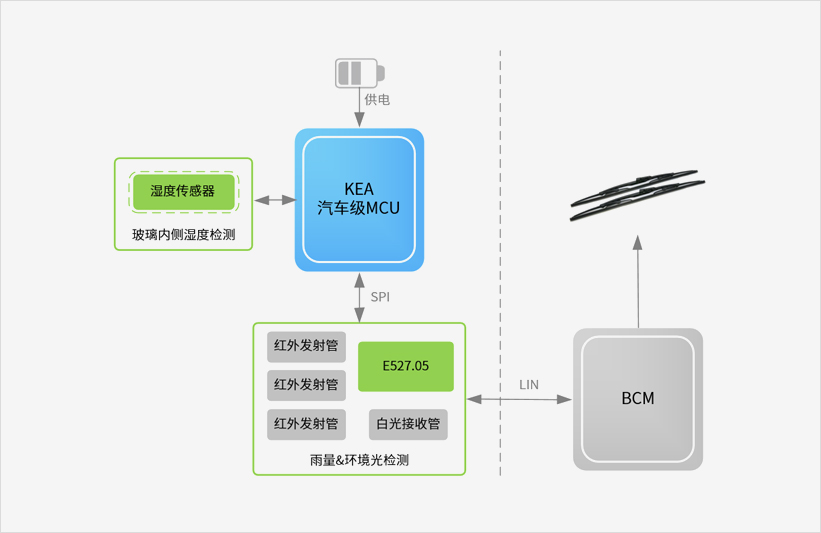

基于汽车智能化、舒适化等设计理念,结合目前最新的光电信号处理技术,立功科技基于雨量传感器倾心打造了一种高性能智能化雨量感应方案。传感器采用ELMOS 的E527.05,用于检测所处环境的降水强度。其光电信号处理技术优于目前市面所有的类似方案,极大地简化了产品开发难度,同时带来更高性价比的体验。 智能雨刮方案整体框图较为简单,高集成度应对该产品小PCB面积需求。同时,该方案是使用光学方式检测玻璃表面水滴情况,所以在PCBA和玻璃之间需要有一个含光学透镜的外壳以及用于填充产品于玻璃之间的柔性光学胶。

方案特性

  • 具有SBC功能的雨量传感器;
  • LIN收发器;
  • 外围电源稳压器;
  • 可配置的µC窗口看门狗;
  • 高灵敏度,无需全反射;
  • 抗环境影响(如日光,老化和污垢)能力强;
  • 2个嵌入式LED驱动器,无需外部驱动器;
  • 支持功能安全(大量诊断功能)。

方案优势

  • 对小雨滴有极高的灵敏度;
  • 抗闪烁光干扰 ;
  • 夜晚也能检测雨滴 ;
  • 无需光学系统或光路 ;
  • 发射LEDs和接收光电管布局简单 ;
  • 易于实现的校准程序;
  • 减少系统对软件的依赖程度;
  • 差分测量方法比绝对测量方法具有:检测更灵敏、系统更可靠、设计更简单的根本优势。

应用方向

汽车自动雨刮

安防摄像头自动雨刮

选型表下载
型号通讯方式工作电压工作温度封装
E527.05SPI*1/LIN*112V-40°C ~ +105°CQFN44L7
