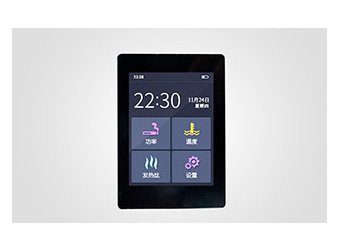

• 低成本彩屏显示方案

    给产品良好的交互体验

低成本彩屏显示方案是广州立功科技股份有限公司针对嵌入式市场推出的一款小屏幕显示方案,在不增加外部 RAM 的情况下实现产品的 UI 显示,支持基本的 UI 设计和部分动画效果,以及电容屏的良好交互效果。

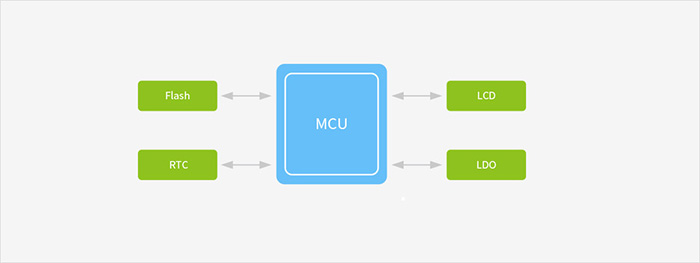

功能框图

本方案主控芯片采用LPC54113,外挂Flash用于存储UI的图片,RTC为界面显示的时间提供支持,LCD实时显示图像,LDO为MCU提供稳定电源。



产品推荐

序号器件名称型号厂家
1MCULPC54113NXP
2RTC完整型号信息请联系我司销售获取NXP
3SPI FlashISSI
4LDOHTC Korea、ZLG致远微电子

方案优势

emWin

  • 完整的 UI 界面控制机制;
  • 搭配图形化的 UI 设计软件,加快开发速度。

较好的显示效果

  • 320×240 的分辨率;
  • 一秒 17 帧的界面切换速度,满足基本的动画支持。

更快的处理速度

  • 高达 192KB 的内部 SRAM;
  • 8路 Flexcom 接口,串行接口, 数量任意搭配。

USB 升级

  • USB2.0 接口,多种设备类支持;
  • HID 升级 Boot 源码;
  • 内置USB PHY。

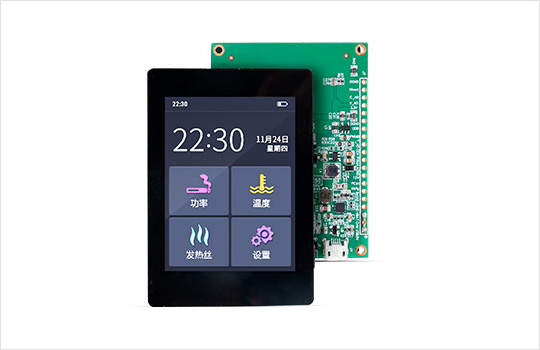

参考设计

  • 方案成本低

  • 显示效果较好

  • 支持USB升级

  • 支持emwin绘制UI控制界面
