• NXP QN902X

    超低功耗Bluetooth LE片上系统解决方案

QN902x,支持BLE4.2,是一款超低功耗、高性能和高度集成的Bluetooth LE解决方案。它应用于Bluetooth智能应用,如运动和健身、人机界面设备以及启用应用程序的智能配件。该产品专为可穿戴电子产品而设计,可在纽扣电池等小容量电池的驱动下运行。

QN902x在单个芯片上集成了Bluetooth LE无线电、控制器、协议栈和配置文件软件,提供了一款灵活易用的Bluetooth LE SoC解决方案。且片上集成DC-DC和LDO、低功耗睡眠定时器、电池检测器、通用ADC和通用IO,这些功能可降低整体系统成本和尺寸。

QN902x

BLE 4.2,Cortex-M0, 主频32MHz, 128KB FLASH,64KB SRAM,功耗低至9.25 mA RX、8.8 mA TX, 可结合应用场景需求,分别选择QN9021或QN9022。

选型表下载
产品型号电压(V)内核主频(MHz) Flash  (KB)SRAM (KB)Boot ROM (KB)UARTSPI I2C32-bit Timer ModulesTotal 16-bit timer channelsLow Power Timer ADC  (8bit/10bit/16bit/12bit/24bit)AES/DES/public key Crypto Co-processor (LTC)Max Transmit Power (dBm)Receive Current Consumption (mA)Transmit Current Consumption (mA)Total GPIOS封装尺寸(mm)
QN9020E2.4-3.6Cortex®-M03212864962212810/1/0/0/0YES (AES-128)+49.258.831HVQFN6x6x0.85
QN9021E2.4-3.6Cortex®-M03212864962212810/1/0/0/0YES (AES-128)+49.258.815HVQFN5x5x0.85
QN9022D1.8-3.6Cortex®-M032-64962212810/0/1/0/0YES (AES-128)+49.258.822HVQFN5x5x0.85

开发板型号

  • ZLG902x Demo Kit

支持芯片

  • QN9021E

开发板型号

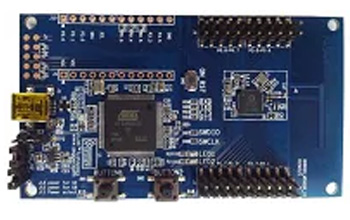

  • QN9020DK

支持芯片

  • QN9020E
  • QN9021E
  • QN9022D

资料下载
