GD32F1系列
108MHz Arm^® Cortex^®-M3内核
首页 > 通用MCU >GD32F1系列

通用MCU > GD32F1系列

兆易创新（GigaDevice）GD32F1X系列基于108MHz Arm^® Cortex^®-M3内核的多款大容量互联型系列通用微控制器，旨在为广泛的互联型应用提供更多高性能的工业标准接口，延续了更高性能与更优价格相结合的价值核心。

功能特点
选型表
开发套件
资料下载

56M主频，Flash高达3MB，RAM高达80KB，UART，SPI，AD等基本功能都有，客户可以用于产品中实现一些简要的功能，引脚从36pin到144pin，提供给客户丰富的选择。

108M主频，Flash高达3MB，RAM高达96KB，在GD32F101系列的基础上新增了 USB，CAN，SDIO的资源，针对这些资源给客户提供了从36pin到144pin的产品，客户可以用于市场上的各个领域。

属于GD32F103的补充，在GD32F103系列的基础上增加了 USB OTG 的功能，提供给需要USB OTG的客户。

在GD32F105系列资源的基础上增加了以太网的功能，对于需要以太网的应用场合，就可以选择这个系列产品。

48M主频，Flash最大64KB，RAM最大8KB，UART，SPI，AD等基本资源都有，引脚从28pin到64pin选择丰富；主要是针对一些低端应用，在某些场合可以替代市场上的8位和16位机。

是GD32F130系列的补充，在130系列的基础上增加了USB，HDMI-CEC功能，给需要的客户更多，更合适的产品选择。

以 5V 宽电压适用性为工业现场、白色家电和人机界面等电气严苛环境下的使用需求开辟道路，具备了优异的电磁兼容(EMC)和静电防护(ESD)能力，并符合工业级高可靠性和温度标准，该系列保持了与现有产品在软件和引脚封装方面的完美兼容，更易于实现代码移植和扩展升级。

以 5V 宽电压适用性为工业现场、白色家电和人机界面等电气严苛环境下的使用需求开辟道路。

选型表

选型表下载

					GPTM
Part No.	主频(MHz)	Flash	SRAM	I/O	(32bit)	(16bit)	Advanced TM (16bit)	Basic TM(16bit)	SysTick (24bit)	WDG	RTC	USART (UART)	I²C	SPI	USB 2.0 FS	CAN 2.0B	I²S	SDIO-net	Ethernet	EXMC	CEC	LCD	OP-amp	Comp	12bit ADC Units (CHs)	12bit DAC Units	Package
GD32F130F4P6	48	16K	4K	up to 15	1	4	1		1	2	1	1	1	1											1(9)		TSSOP20
GD32F130F6P6	48	32K	4K	up to 15	1	4	1		1	2	1	2	1	1											1(9)		TSSOP20
GD32F130F8P6	48	64K	8K	up to 15	1	4	1		1	2	1	2	2	2											1(9)		TSSOP20
GD32F130G4U6	48	16K	4K	up to 23	1	4	1		1	2	1	1	1	1											1(10)		QFN28
GD32F130G6U6	48	32K	4K	up to 23	1	4	1		1	2	1	2	1	1											1(10)		QFN28
GD32F130G8U6	48	64K	8K	up to 23	1	5	1		1	2	1	2	2	2											1(10)		QFN28
GD32F130K4U6	48	16K	4K	up to 27	1	4	1		1	2	1	1	1	1											1(10)		QFN32
GD32F130K6U6	48	32K	4K	up to 27	1	4	1		1	2	1	2	1	1											1(10)		QFN32
GD32F130K8U6	48	64K	8K	up to 27	1	5	1		1	2	1	2	2	2											1(10)		QFN32
GD32F130K4T6	48	16K	4K	up to 25	1	4	1		1	2	1	1	1	1											1(10)		LQFP32
GD32F130K6T6	48	32K	4K	up to 25	1	4	1		1	2	1	2	1	1											1(10)		LQFP32
GD32F130K8T6	48	64K	8K	up to 25	1	5	1		1	2	1	2	2	2											1(10)		LQFP32
GD32F130C4T6	48	16K	4K	up to 39	1	4	1		1	2	1	1	1	1											1(10)		LQFP48
GD32F130C6T6	48	32K	4K	up to 39	1	4	1		1	2	1	2	1	1											1(10)		LQFP48
GD32F130C8T6	48	64K	8K	up to 39	1	5	1		1	2	1	2	2	2											1(10)		LQFP48
GD32F130R8T6	48	64K	8K	up to 55	1	5	1		1	2	1	2	2	2											1(16)		LQFP64
GD32F150G4U6	72	16K	4K	up to 24	1	5	1	1	1	2	1	1	1	1	1		1				1				1(10)	1	QFN28
GD32F150G6U6	72	32K	6K	up to 24	1	5	1	1	1	2	1	2	1	1	1		1				1				1(10)	1	QFN28
GD32F150G8U6	72	64K	8K	up to 24	1	5	1	1	1	2	1	2	2	2	1		1				1				1(10)	1	QFN28
GD32F150K4U6	72	16K	4K	up to 27	1	5	1	1	1	2	1	1	1	1	1		1				1				1(10)	1	QFN32
GD32F150K6U6	72	32K	6K	up to 27	1	5	1	1	1	2	1	2	1	1	1		1				1				1(10)	1	QFN32
GD32F150K8U6	72	64K	8K	up to 27	1	5	1	1	1	2	1	2	2	2	1		1				1				1(10)	1	QFN32
GD32F150C4T6	72	16K	4K	up to 39	1	5	1	1	1	2	1	1	1	1	1		1				1				1(10)	1	LQFP48
GD32F150C6T6	72	32K	6K	up to 39	1	5	1	1	1	2	1	2	1	1	1		1				1				1(10)	1	LQFP48
GD32F150C8T6	72	64K	8K	up to 39	1	5	1	1	1	2	1	2	2	2	1		1				1				1(10)	1	LQFP48
GD32F150R4T6	72	16K	4K	up to 55	1	5	1	1	1	2	1	1	1	1	1		1				1				1(16)	1	LQFP64
GD32F150R6T6	72	32K	6K	up to 55	1	5	1	1	1	2	1	2	1	1	1		1				1				1(16)	1	LQFP64
GD32F150R8T6	72	64K	8K	up to 55	1	5	1	1	1	2	1	2	2	2	1		1				1				1(16)	1	LQFP64
GD32F170T4U6	48	16K	4K	up to 28	1	4	1		1	2	1	1	1	1		2									1(10)		QFN36
GD32F170T6U6	48	32K	4K	up to 28	1	4	1		1	2	1	2	1	1		2									1(10)		QFN36
GD32F170T8U6	48	64K	8K	up to 28	1	5	1		1	2	1	2	3	3		2									1(10)		QFN36
GD32F170C4T6	48	16K	4K	up to 39	1	4	1		1	2	1	1	1	1		2									1(10)		LQFP48
GD32F170C6T6	48	32K	4K	up to 39	1	4	1		1	2	1	2	1	1		2									1(10)		LQFP48
GD32F170C8T6	48	64K	8K	up to 39	1	5	1		1	2	1	2	3	3		2									1(10)		LQFP48
GD32F170R8T6	48	64K	8K	up to 55	1	5	1		1	2	1	2	3	3		2									1(16)		LQFP64
GD32F190T4U6	72	16K	4K	up to 28	1	5	1	1	1	2	1	1	1	1		2	1						2	2	1(10)	2	QFN36
GD32F190T6U6	72	32K	6K	up to 28	1	5	1	1	1	2	1	2	1	1		2	1						2	2	1(10)	2	QFN36
GD32F190T8U6	72	64K	8K	up to 28	1	5	1	1	1	2	1	2	3	3		2	2						2	2	1(10)	2	QFN36
GD32F190C4T6	72	16K	4K	up to 39	1	5	1	1	1	2	1	1	1	1		2	1					4x18	2	2	1(10)	2	LQFP48
GD32F190C6T6	72	32K	6K	up to 39	1	5	1	1	1	2	1	2	1	1		2	1					4x18	2	2	1(10)	2	LQFP48
GD32F190C8T6	72	64K	8K	up to 39	1	5	1	1	1	2	1	2	3	3		2	2					4x18	2	2	1(10)	2	LQFP48
GD32F190R4T6	72	16K	4K	up to 55	1	5	1	1	1	2	1	1	1	1		2	1					8x32	3	2	1(16)	2	LQFP64
GD32F190R6T6	72	32K	6K	up to 55	1	5	1	1	1	2	1	2	1	1		2	1					8x32	3	2	1(16)	2	LQFP64
GD32F190R8T6	72	64K	8K	up to 55	1	5	1	1	1	2	1	2	3	3		2	2					8x32	3	2	1(16)	2	LQFP64
GD32F103T4U6	108	16K	6K	up to 26		2	1		1	2	1	2	1	1	1	1									2(10)		QFN36
GD32F103T6U6	108	32K	10K	up to 26		2	1		1	2	1	2	1	1	1	1									2(10)		QFN36
GD32F103T8U6	108	64K	20K	up to 26		3	1		1	2	1	2	1	1	1	1									2(10)		QFN36
GD32F103TBU6	108	128K	20K	up to 26		3	1		1	2	1	2	1	1	1	1									2(10)		QFN36
GD32F103C4T6	108	16K	6K	up to 37		2	1		1	2	1	2	1	1	1	1									2(10)		LQFP48
GD32F103C6T6	108	32K	10K	up to 37		2	1		1	2	1	2	1	1	1	1									2(10)		LQFP48
GD32F103C8T6	108	64K	20K	up to 37		3	1		1	2	1	3	2	2	1	1									2(10)		LQFP48
GD32F103CBT6	108	128K	20K	up to 37		3	1		1	2	1	3	2	2	1	1									2(10)		LQFP48
GD32F103R4T6	108	16K	6K	up to 51		2	1		1	2	1	2	1	1	1	1									2(16)		LQFP64
GD32F103R6T6	108	32K	10K	up to 51		2	1		1	2	1	2	1	1	1	1									2(16)		LQFP64
GD32F103R8T6	108	64K	20K	up to 51		3	1		1	2	1	3	2	2	1	1									2(16)		LQFP64
GD32F103RBT6	108	128K	20K	up to 51		3	1		1	2	1	3	2	2	1	1									2(16)		LQFP64
GD32F103RCT6	108	256K	48K	up to 51		4	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RDT6	108	384K	64K	up to 51		4	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RET6	108	512K	64K	up to 51		4	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RFT6	108	768K	96K	up to 51		10	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RGT6	108	1024K	96K	up to 51		10	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RIT6	108	2048K	96K	up to 51		10	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103RKT6	108	3072K	96K	up to 51		10	2	2	1	2	1	5	2	3	1	1	2	1							3(16)	2	LQFP64
GD32F103V8T6	108	64K	20K	up to 80		3	1		1	2	1	3	2	2	1	1			●						2(16)		LQFP100
GD32F103VBT6	108	128K	20K	up to 80		3	1		1	2	1	3	2	2	1	1			●						2(16)		LQFP100
GD32F103VCT6	108	256K	48K	up to 80		4	2	2	1	2	1	5	2	3	1	1	2	1	●						3(16)	2	LQFP100
GD32F103VDT6	108	384K	64K	up to 80		4	2	2	1	2	1	5	2	3	1	1	2	1	●						3(16)	2	LQFP100
GD32F103VET6	108	512K	64K	up to 80		4	2	2	1	2	1	5	2	3	1	1	2	1	●						3(16)	2	LQFP100
GD32F103VFT6	108	768K	96K	up to 80		10	2	2	1	2	1	5	2	3	1	1	2	1	●						3(16)	2	LQFP100
GD32F101VCT6	56	256K	32K	up to 80		4		2	1	2	1	5	2	3				1(16)		●							LQFP100
GD32F101VDT6	56	384K	48K	up to 80		4		2	1	2	1	5	2	3				1(16)		●							LQFP100
GD32F101VET6	56	512K	48K	up to 80		4		2	1	2	1	5	2	3				1(16)		●							LQFP100
GD32F101VFT6	56	768K	80K	up to 80		10		2	1	2	1	5	2	3				2(16)		●							LQFP100
GD32F101VGT6	56	1024K	80K	up to 80		10		2	1	2	1	5	2	3				2(16)		●							LQFP100
GD32F101VIT6	56	2048K	80K	up to 80		10		2	1	2	1	5	2	3				2(16)		●							LQFP100
GD32F101VKT6	56	3072K	80K	up to 80		10		2	1	2	1	5	2	3				2(16)		●							LQFP100
GD32F101ZCT6	56	256K	32K	up to 112		4		2	1	2	1	5	2	3				1(16)		●							LQFP144
GD32F101ZDT6	56	384K	48K	up to 112		4		2	1	2	1	5	2	3				1(16)		●							LQFP144
GD32F101ZET6	56	512K	48K	up to 112		4		2	1	2	1	5	2	3				1(16)		●							LQFP144
GD32F101ZFT6	56	768K	80K	up to 112		10		2	1	2	1	5	2	3				2(16)		●							LQFP144
GD32F101ZGT6	56	1024K	80K	up to 112		10		2	1	2	1	5	2	3				2(16)		●							LQFP144
GD32F101ZIT6	56	2048K	80K	up to 112		10		2	1	2	1	5	2	3				2(16)		●							LQFP144
GD32F101ZKT6	56	3072K	80K	up to 112		10		2	1	2	1	5	2	3				2(16)		●							LQFP144

开发套件

开发板型号

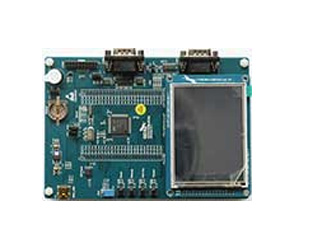

GD32103C-EVAL

支持芯片

GD32F103C8T6
GD32F103CBT6

资料下载

开发资料

【开发资料】GD32103C_EVAL_Demo_Suites

开发板型号

GD32103E-EVAL

支持芯片

GD32F103ZET6

资料下载

开发资料

【开发资料】GD32103E_EVAL_Demo_Suites

开发板型号

GD32107C-EVAL

支持芯片

GD32F107VCT6

资料下载

开发资料

【开发资料】GD32107C_EVAL_Demo_Suites

资料下载

数据手册

用户手册

【用户手册】GD32F1x0_User_Manual_EN_v3.1

软件驱动

更多更新资料，请访问原厂网站 >
