功能框图
医用注射泵电机驱动方案是基于高性能AMetal-Stepper步进伺服算法的方案。主控处理器是高达600MHz主频的Cortex®-M7,实现AMetal-Stepper步进算法、超声波气泡测量,压力堵塞测量,还有音频提醒、LCD显示、USB通讯等人机交互功能。辅助MCU是基于Arm® Cortex®-M0+的低功耗处理器,可有效降低睡眠待唤醒时的功耗。电源主控MCU也是基于Arm® Cortex®-M0+,负责系统电源的整体控制。
![](/tpl/zlgmcu/Public/images/smartmedical/syringe/functional-s.jpg)

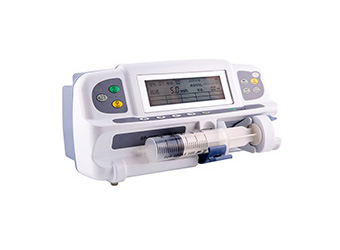

医用注射泵电机驱动方案由步进电机及其驱动器、丝杆和支架等构成,具有往复移动的丝杆、螺母,因此也称为丝杆泵。螺母与注射器的活塞相连,注射器里盛放药液,实现高精度,平稳无脉动的液体传输。工作时,步进电机带动丝杆将旋转运动变成直线运动,推动注射器的活塞进行注射输液,实现高精度,平稳无脉动的液体传输。注射速度可由操作人员通过键盘操作进行设定。
医用注射泵电机驱动方案是基于高性能AMetal-Stepper步进伺服算法的方案。主控处理器是高达600MHz主频的Cortex®-M7,实现AMetal-Stepper步进算法、超声波气泡测量,压力堵塞测量,还有音频提醒、LCD显示、USB通讯等人机交互功能。辅助MCU是基于Arm® Cortex®-M0+的低功耗处理器,可有效降低睡眠待唤醒时的功耗。电源主控MCU也是基于Arm® Cortex®-M0+,负责系统电源的整体控制。
序号 | 器件名称 | 型号 | 厂家 | |
---|---|---|---|---|
1 | Cortex®-M7处理器 | i.MX RT | NXP | ![]() |
2 | 辅助MCU | 完整型号信息请联系我司业务员获取 | NXP | |
3 | 电压主控 | NXP | ||
4 | 步进驱动 | MPS | ![]() |
