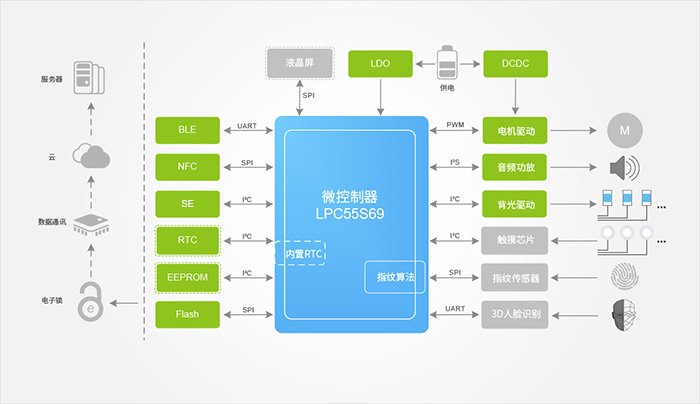

功能框图
第三代电子锁方案可以大致分为以下几个部分:电容触摸按键识别及唤醒、 NFC 读卡、指纹识别功能、人脸识别、语音菜单、蓝牙通讯、其它外部设备(如: LED、电机等)控制功能。

第三代电子锁方案是继第二代电子锁方案之后,为快速响应市场需求、提高用户体验的又一力作。该方案在集成第二代电子锁方案安全特性的基础上,提供了一种新的开锁方式—3D结构光人脸识别。本方案可以全面实现离线、在线安全防护,保障千家万户的安全。
第三代电子锁方案可以大致分为以下几个部分:电容触摸按键识别及唤醒、 NFC 读卡、指纹识别功能、人脸识别、语音菜单、蓝牙通讯、其它外部设备(如: LED、电机等)控制功能。
序号 | 器件名称 | 型号 | 厂家 | ||
---|---|---|---|---|---|
1 | MCU | LPC55S69 | NXP | ![]() | |
2 | BLE | 完整型号信息请联系我司销售获取 | NXP | ||
3 | NFC | NXP/复旦微 | ![]() | ![]() | |
4 | SE | NXP | ![]() | ||
5 | RTC | NXP | |||
6 | Audio Amp | NXP | |||
7 | EEPROM | onsemi | ![]() | ||
8 | Flash | ISSI | ![]() | ||
9 | Back Light | ISSI | |||
10 | H-Bridge | MPS | ![]() | ||
11 | LDO | ZLG致远微电子/HTC Korea | ![]() | ![]() |
高集成度
高安全性
3D结构光人脸识别
成熟演示Demo
中文开发资料
全方位技术支持
3D结构光人脸识别功能;
内置指纹算法,低误识率、低拒识率;
按键识别无迟钝感,避免误操作;
检卡及读卡功耗低,读卡操作优先于按键操作;
蓝牙无线连接网关,接入云服务,实现远程监控;
语音导航菜单,用户密码管理,mp3音频解码播放;
按键区与读卡区重叠但互不干扰,抗扰性强。
