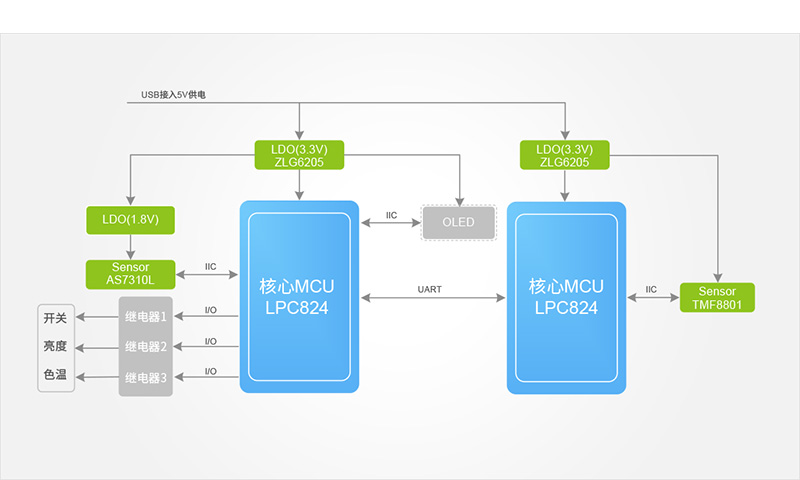

功能框图
本方案使用了两个LPC824(M0内核)作为两个部分的控制单元。其中,框图左边的LPC824是整个系统的主控制器,其执行的任务一是获取光质量传感器AS7310L的信息,即得到当前灯光的质量信息(健康和有害蓝光的信息)、光强度信息和色温信息;任务二是驱动OLED显示屏,并将所有灯光信息显示到OLED屏幕上;任务三是通过UART串口获取来自框图右边LPC824发过来的距离信息;任务四是将获取的距离信息实现为手势控制操作,并驱动I/O控制继电器的通断,以达到控制调灯的目的。框图右边LPC824的主要任务是驱动TOF传感器TMF8801,并获取距离信息,然后将距离信息通过UART发送给主控MCU。
方案推荐主控
- 一款基于Arm® Cortex®-M0+的32位MCU,工作频率高达30MHz;
- 具备开关矩阵,可灵活配置每个I/O引脚功能;
- 性能与功耗达到平衡,有效控制成本;
- 采用超薄型四方扁平封装,无引脚,减少电路板空间要求。
方案推荐主控
- 一款基于Arm® Cortex®-M0+的32位MCU,工作频率高达30MHz;
- 具备开关矩阵,可灵活配置每个I/O引脚功能;
- 性能与功耗达到平衡,有效控制成本;
- 采用超薄型四方扁平封装,无引脚,减少电路板空间要求。
方案推荐传感器
环境光传感器:AS7310L
- 5通道高级数字环境光传感器;
- 具备专用通道,检测光质量信息;
- 1.8V供电电压,超低功耗;
- 采用超薄型封装,尺寸为2.41×1.75×1.00mm。
方案推荐传感器
1D TOF接近传感器:TMF8801
- 自动校准;
- 统计直方图输出距离;
- 抗强光干扰、抗污点;
- 近距/远距分段处理,更高精度。
