EMC整改典型案例展示
整改产品:
汽车仪表
EMC问题:
依据ISO11452-4标准进行BCI大电流注入法50mA（等级2）试验时，在180MHz~230MHz频段范围内出现系统复位现象，表现为前面板LED灯持续5～6秒熄灭。
整改效果:
通过分析定位，对控制板上的MCU复位信号增加滤波电容，CAN接口信号进行滤波措施，通过75mA（等级3）BCI大电流注入法试验。

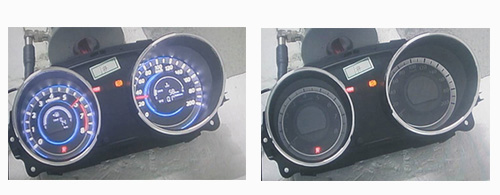

汽车仪表 正常状态
汽车仪表 异常状态

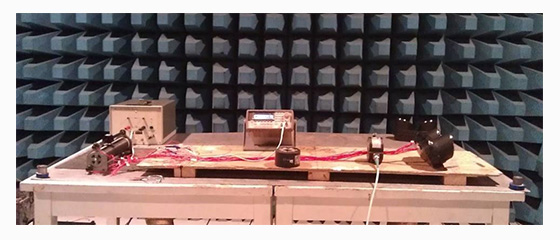

BCI大电流注入法试验现场

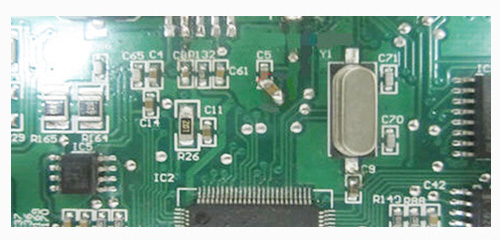

MCU复位线增加滤波电容
整改产品:
汽车电子排挡
EMC问题:
依据ISO 10605进行±4kV间接放电时，产品出现复位（档位LED灯熄灭），无法满足产品±8kV等级间接放电要求。
整改效果:
通过分析定位，对控制板上MCU时钟电路进行参数调整，输入输出接口信号进行滤波，FFC排线进行屏蔽接地等措施，可通过±8kV等级间接放电试验。

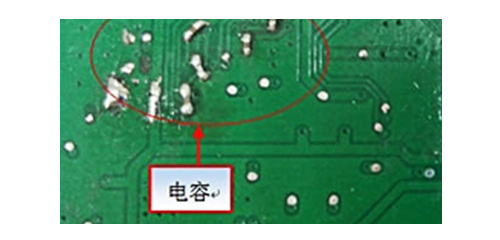

敏感信号线增加滤波电容

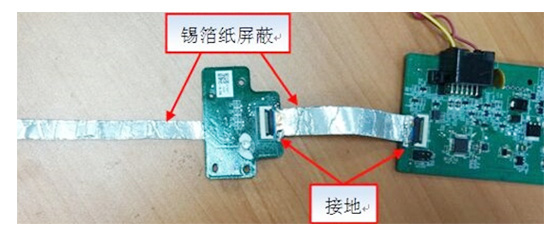

内部FFC排线增加屏蔽并接地

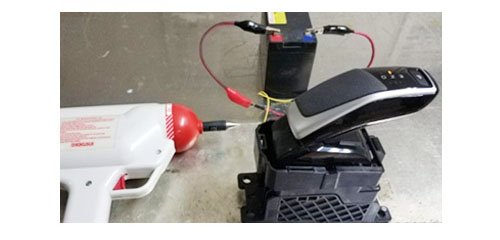

汽车电子静电抗扰度试验
整改产品:
电子式防炫目内后视镜
EMC问题:
依据VS-00.00-T-11015-A2-2016标准在电波暗室和电磁屏蔽室进行试验，部分项目未能达标，如右图所示。
整改效果:
分析发现该产品在原理图和PCB设计方面没有充分考虑EMC，协助客户对原理图和PCB进行全新改版设计，制作多个样机再次测试，确认上述项目都达标，并满足车厂标准要求。

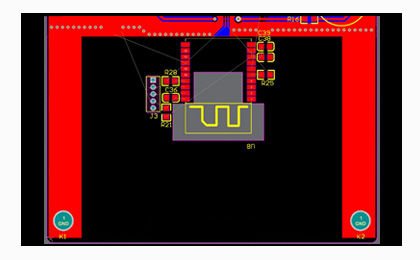

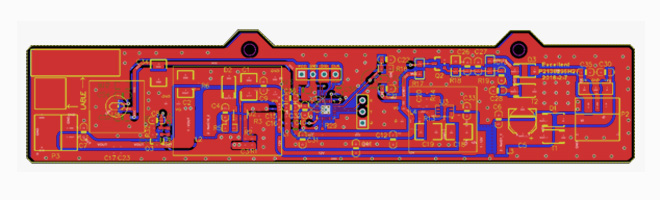

电子式防炫目内后视镜PCB（改版后）

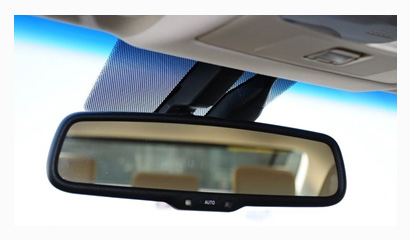

电子式防炫目内后视镜
整改产品:

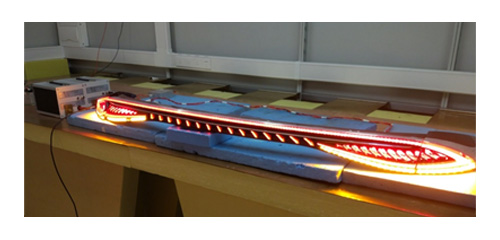

贯穿式LED汽车尾灯
EMC问题:
依据CISPR 25和QJ/GAC 1523.029-2018标准在电磁屏蔽室中进行连续传导发射骚扰（CE）电压法试验，在76M~108MHz频段范围，相比等级4限值要求超标10dB。
整改效果:
通过接口（电源、LIN）滤波、DC/DC电路屏蔽、灯具塑胶结构件镀铬工艺调整等措施，满足等级4限值要求。

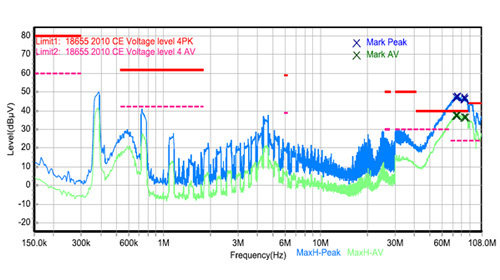

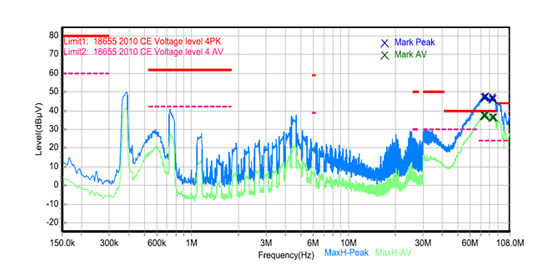

CE传导骚扰电压法（整改前）
CE传导骚扰电压法（整改后）
整改产品:
WHZD-05C型维护终端
EMC问题:
按照 IEC 61000-4-2标准对电源、以太网、CAN-Bus、Wi-Fi天线接口进行±6kV接触放电时，产品复位导致CAN-Bus通信中断和信号指示灯出现误闪烁，不满足《WHZD-05C项目需求书》中静电试验要求。
整改效果:
结合该产品结构和电路分析静电干扰路径，确认复位信号和指示灯驱动信号的PCB走线易受到静电干扰，在板子上增加滤波措施，验证测试可通过±6kV接触放电试验。
改版后样机再次测试，±7kV接触放电试验性能判据A，完全满足《WHZD-05C项目需求书》中静电试验要求。

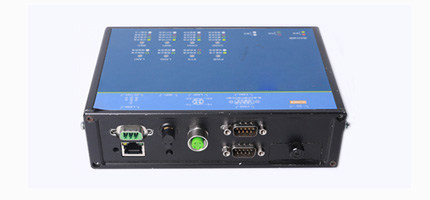

WHZD-05C型维护终端
整改产品:
石蜡切片机
EMC问题:
依据CISPR 11标准在电波暗室中对切片机进行辐射骚扰试验，在150MHz和200MHz时钟频点出现辐射骚扰超标，不能满足Class A限值要求。
整改效果:
通过近场扫描分析，定位以太网和液晶屏驱动电路区域辐射较高，对电源、时钟等信号走线增加滤波措施，验证测试满足Class A限值要求。

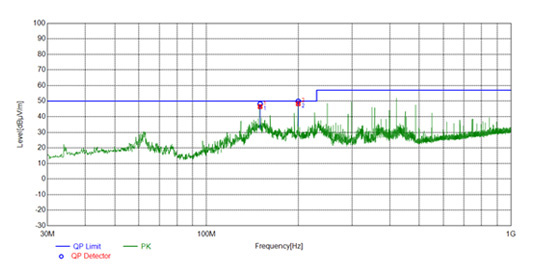

RE辐射骚扰（整改前）

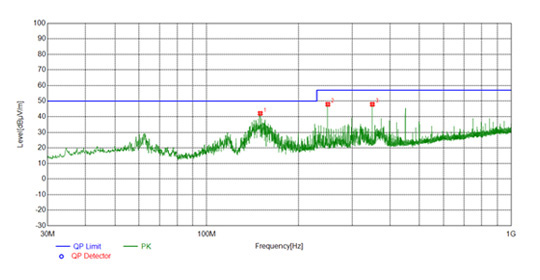

RE辐射骚扰（整改后）
整改产品:

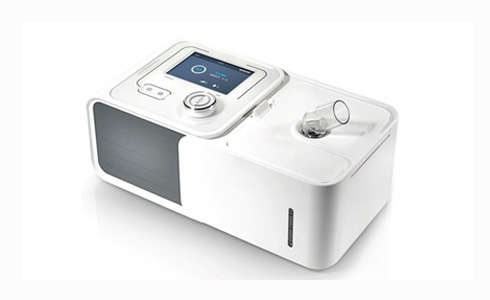

医疗呼吸机
EMC问题:
依据 YY0505-2012《医用电气设备 第1-2部分 安全通用要求并列标准 电磁兼容要求和试验》进行辐射骚扰试验，辐射超标严重，无法满足GB 4824 B类产品的辐射骚扰限值要求。
整改效果:
通过近场扫描分析，定位产品的电源适配器，主控板SDRAM上的时钟信号干扰较高，对配套的电源适配器进行更换及主控板SDRAM时钟电路参数及SD卡接口线缆布局重新调整后，验证测试满足GB 4824 B类产品限值要求。

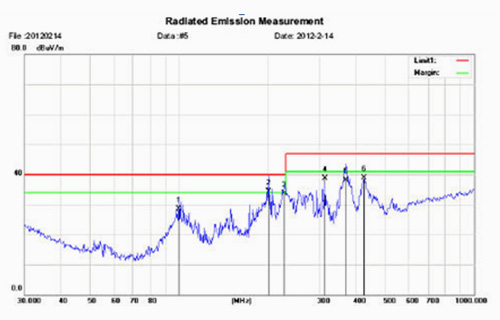

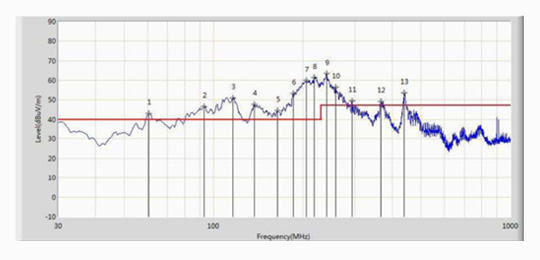

RE辐射骚扰（整改前）

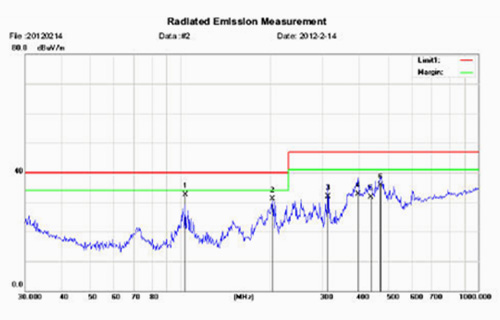

RE辐射骚扰（整改后）
整改产品:
四通道数字示波器（500MHz）
EMC问题:
依据EN 61326-1标准进行传导骚扰测试，未能满足CLASS A限值要求；预定目标是更高要求的CLASS B。
整改效果:
通过干扰波形分析和近场扫描，确认AC/DC开关电源是主要源头，通过调整PCBA跟金属机壳的搭接，优化滤波电路参数等措施，抑制共模电流，取得CE认证，达到CLASS B等级。
CE认证测试结果（整改后）

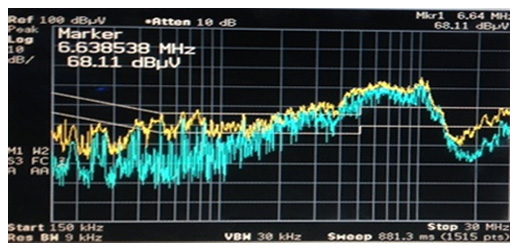

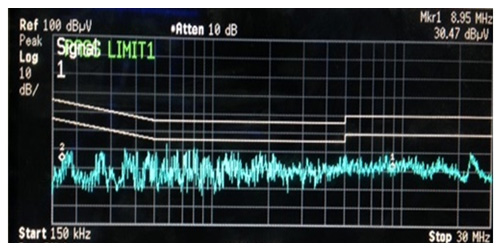

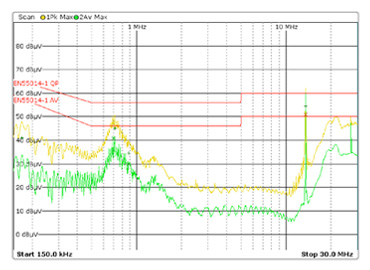

传导测试结果（整改前）

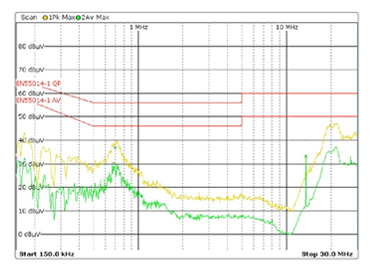

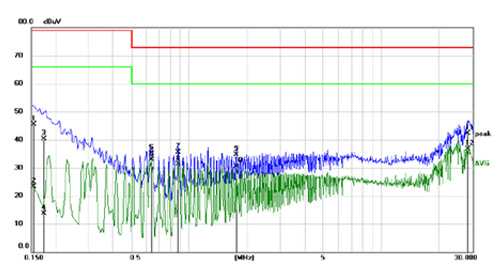

传导测试结果（整改后）
整改产品:
多功能数字万用表
EMC问题:
根据EN 55011进行辐射骚扰测试，垂直极化超出限值约13dB，水平极化超出限值约10dB，如右图所示。
整改效果:
结合辐射对比试验和近场扫描分析，确定液晶模组FFC排线是主要辐射源，通过液晶驱动信号滤波和FFC屏蔽等措施，通过辐射骚扰测试，且有较大裕量。

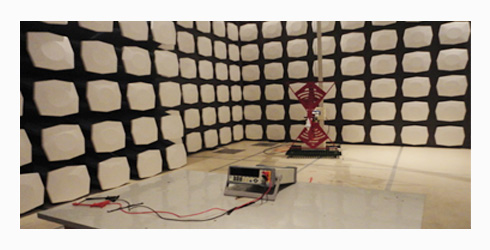

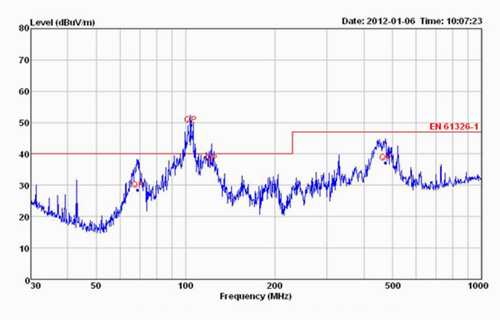

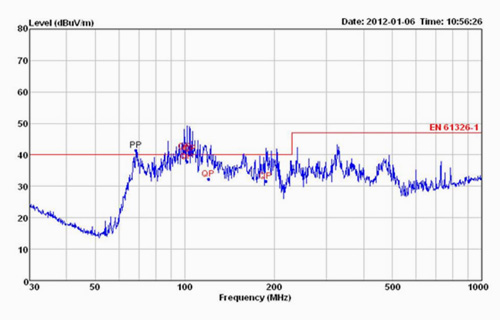

（整改前）垂直极化
（整改前）水平极化
（整改后）垂直极化
（整改后）水平极化
整改产品:
LoRa无线网关
EMC问题:
依据CISPR 32标准在电波暗室中对该无线网关进行辐射骚扰试验，在192MHz和216MHz频点出现超标，不能满足Class A限值要求。
整改效果:
通过近场扫描分析，定位核心板TF卡写保护信号TF_WP被配置为时钟输出，导致辐射超标。调整核心板启动配置电路参数，将TF_WP配置为GPIO，测试满足Class A限值要求。

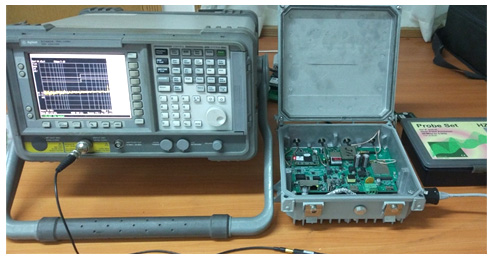

近场扫描定位EMI干扰源
RE辐射骚扰（整改前）

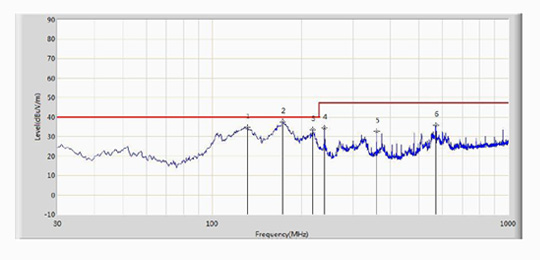

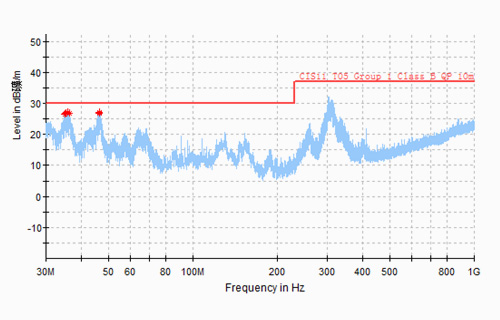

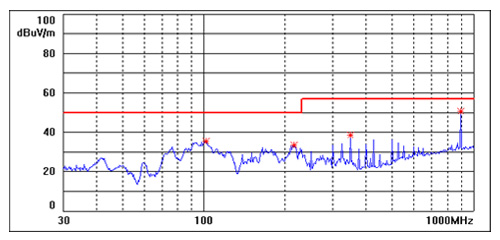

RE辐射骚扰（整改后）
整改产品:
光伏逆变优化器
EMC问题:
依据CISPR 11标准在电波暗室中对优化器进行辐射骚扰试验，在30MHz~150MHz频段范围内出现辐射骚扰超标，不能满足Class B的限值要求。
整改效果:
通过优化升降压DC/DC开关电路的EMC设计，改变优化器的试验现场供电方案等试验配置，验证满足Class B限值要求。
RE辐射骚扰（整改前）
RE辐射骚扰（整改后）
整改产品:
LED电梯外呼控制板
EMC问题:
依据IEC61000-4-4标准进行电快速瞬变脉冲群抗扰度试验，当试验电压高于±1kV时闪屏，高于±2kV时复位，不能满足±4kV等级要求。
整改效果:
通过分析定位，对LED显示驱动电路增加高频滤波电容，调整MCU复位信号走线并增加滤波电容等措施，通过±4kV等级试验，无任何异常。

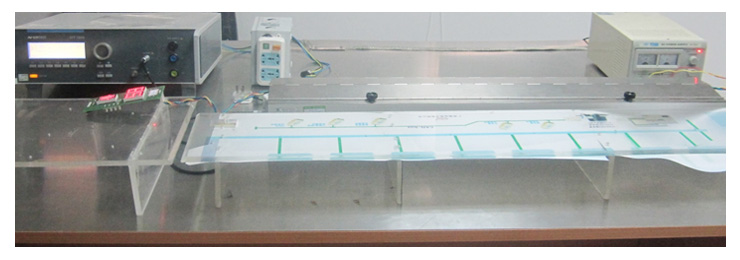

EFT电快速瞬变脉冲群抗扰试验

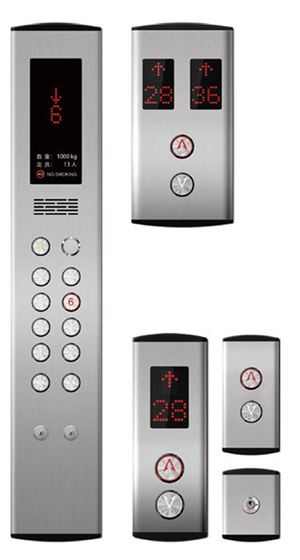

电梯LED外呼板
