NXP的AC-DC电源控制器将功率因数校正器(PFC)控制器集成到多芯片IC中。 通过在高功率电平下实现准谐振(QR)操作并在较低功率电平下实现谷值跳跃的功能,可以实现有效的PFC操作。

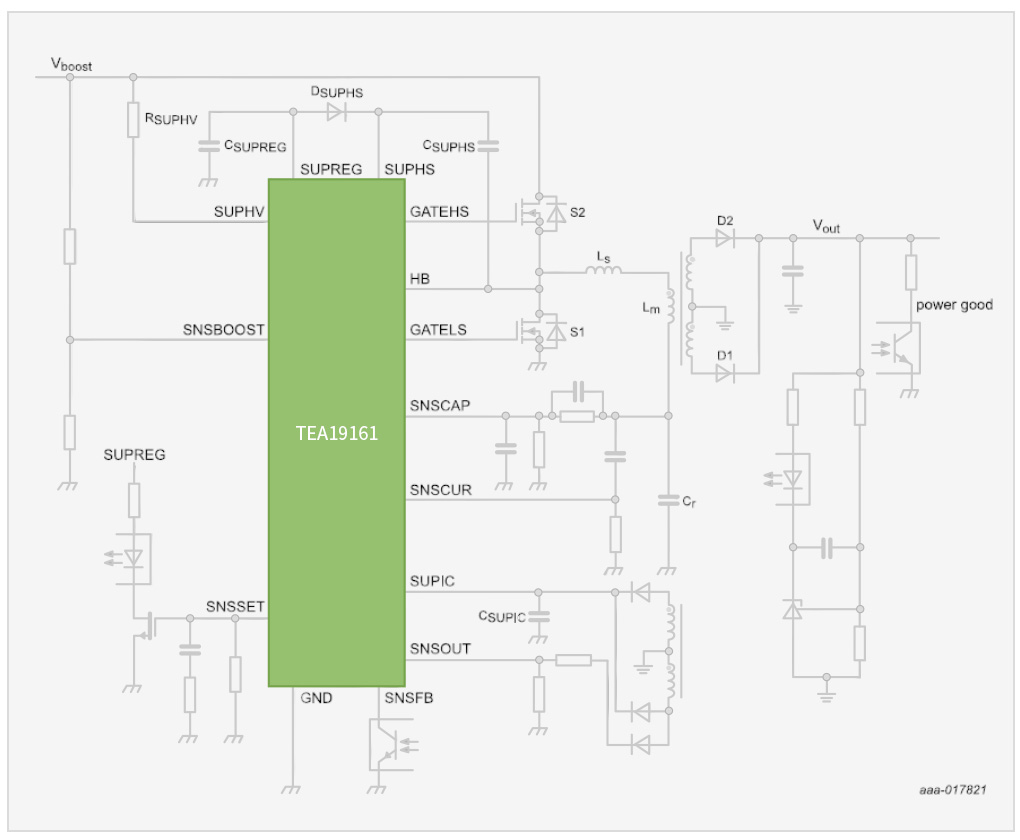

TEA19161T和TEA19162T是适合PFC等谐振拓扑结构的组合控制器的IC。它们可使系统在各种功率下高效运行。此外,它们结合TEA1995T双LLC谐振SR控制器,可构建高性价比的谐振电源。该电源符合能源之星、美国能源部(DOE)、欧盟生态设计指令、欧盟行为准则和其他指南的有效法规。

谐振拓扑结构在大功率水平下表现出优异的效率,而在较低的功率水平下,由于较高的磁化电流和开关损耗,其效率会降低。因此,TEA19161T (LLC)从低功耗级别切换到新引入的低功耗模式。此模式在连续切换(也称为大功率模式)和间歇模式之间的功率区域内运行。

TEA19161T旨在与TEA19162T功率因数控制(PFC)控制器配合使用。为了确保有关启动和保护的通信,TEA19161T含有一个数字控制。此数字控制还支持快速锁定复位机制。为了在低输出功率电平时最大限度地提高整个系统的效率,TEA19161T将TEA19162T设置为间歇模式。

使用TEA19161T/TEA19162T/TEA1995T组合提供90 W至500 W的高功效和高可靠性电源,仅需很少的外部元器件。该系统提供非常低的空载输入功率(<75 mW;包括TEA19161T/TEA19162T/TEA1995T组合在内的整个系统)以及从最小到最大负载的高效率。所以,任何额外的低功耗电源都可以忽略。

选型表下载
Product/PartDescriptionPackage nameTopologyVCC [max]SoftstartFeatures
TEA1755THV start-up DCM/QR flyback controller with integrated DCM/QR PFC controllerSO16QR PFC + QR Flyback38YSafe Restart Protection
TEA1755LTHV start-up DCM/QR flyback controller with integratedDCM/QR PFC controllerSO16QR PFC+QR Flyback38YLatched Protection
TEA19161TLLC resonant controller part of PFC + LLC combo TEA1916SO16LLC resonant controller36YVcap/Cycle by Cycle control
TEA19162TPFC controller part of PFC + LLC combo TEA1916SO8DCM PFC controller38YMax freq. 134kHz
TEA19161CTLLC resonant controller part of PFC + LLC combo TEA1916SO16LLC resonantcontroller36YAll Safe Restart
TEA19162CTPFC controller part of PFC + LLC combo TEA1916SO8DCM PFC controller38YAll Safe Restart
TEA19162HTPFC controller part of PFC + LLC combo TEA1916SO8DCM PFC controller38YMax freq. 365kHz
