• MPS 非隔离AC-DC

    <10W高压小功率降压AC-DC

非隔离AC-DC分两种,一种是线性电源,一种是BUCK电路;主要特性是输入参数、输出参数、保护特性等等。输入参数主要是输入电压参数,一般都能够做到全压范围内的输入电压范围。输出参数主要是输出功率,输出电压;输出功率一般来说线性结构的比较小,只有100mW级别,BUCK型结构的可以做到10W左右;输出电压一般都是可调的,但是要注意最高输出电压。保护特性这块主要是过压保护,过流保护,过温保护等等。

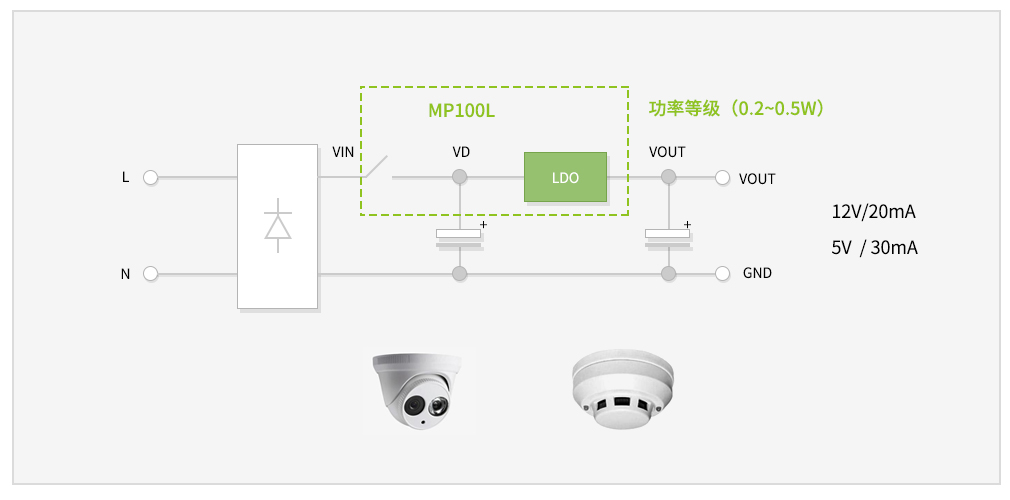

线性电源结构的器件我们可以把它看成是一个高压的LDO,将AC电压通过全桥电路整流,然后输出到芯片内部,靠芯片内部的线性电路将电压降到需要的低压,满足10mA以下负载需求。

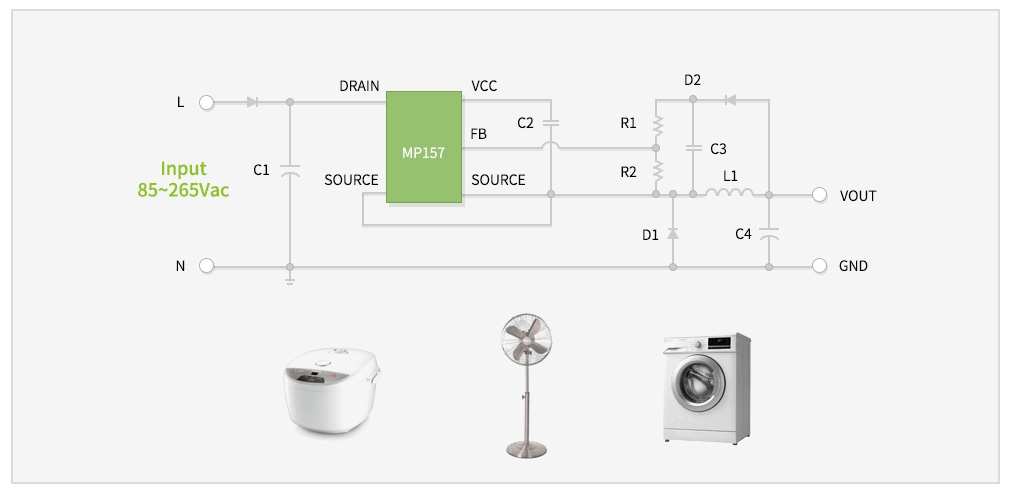

Buck相当于初级侧稳压器,在没有光耦的情况下提供精确的恒压(CV)调节;它支持Buck、Buck-Boost、Boost和反激拓扑;典型的应用包括家用电器、备用电源和工业控制等;MPS方案目前功率支持10W以内。

选型表下载
产品名称Pout (max) (W)Vac (min) (V)Vac (max) (V)Typefsw (max) (kHz)Control MethodIout (DCM) (max) (mA)Iout (CCM) (max) (mA)No-Load Pout (max) (mW)Isw Limit (mA)Vfb (V)Vout (min) (V)Vout (max) (V)Vbr (V)Rds(on) (Ω)Iregulator (mA)Ileak (µA)Package
MP100L0.485305Linear Regulator      1.2351.5157009.5  SOIC8E
MP1030.885305LinearController      1.2351.515700   SOIC8E
MP150220265Buck Regulator56On-Off1202001502902.5  500303.510SOIC-8,TSOT23-5
MP158220265Buck Regulator56On-Off4070301012.5  500303.510SOIC-8,TSOT23-5
MP171220305Buck Regulator83On-Off4060301002.5  700404.110SOIC-8,TSOT23-5
MP163A220265Buck Regulator On-Off  302102.5  700164.110SOIC-16,SOIC8-7B
MP155320265Buck Regulator56On-Off1302201002902.5  500203.510SOIC-8,TSOT23-5
MP156320265Buck Regulator56On-Off130220302902.5  500203.510SOIC-8,TSOT23-5
MP172320305Buck Regulator83On-Off80150302002.5  700304.110SOIC-8,TSOT23-5
MP163B320265Buck Regulator On-Off  304202.5  700144.110SOIC-16,SOIC8-7B
MP173420305Buck Regulator83On-Off180300304002.5  700204.110SOIC-8,TSOT23-5
MP163C420265Buck Regulator On-Off  306602.5  70013.54.110SOIC-16,SOIC8-7B
MP174A520305Buck Regulator83On-Off250400306602.55  70013.54.110SOIC-8,TSOT23-5
MP157620265Buck Regulator64On-Off2253601006402.5  500103.510SOIC-8,TSOT23-5
MP1751085265Buck Regulator83On-Off 60030    7004.5  SOIC-8
数据手册
  • 点击选型表型号,下载数据手册
