AC-DC转换器特性主要有输入参数、输出参数、拓扑结构、保护特性等。输入参数这块主要是输入电压和工作频率,全球主要的几个输入电压有110V交流、220V交流、380V交流以及以些非常规的电压;工作频率常见的基本上就是50Hz以及60Hz两种规格。输出参数主要是输出电压、输出功率、输出纹波等等,主要用来表征输出的各项参数,是AC-DC设计好坏最直接的表现;一般根据输出参数的需求来分别选择不同的电路结构。拓扑结构主要是跟进实际的应用需要来选择不同的电路拓扑,一般小功率的会选择单级电路来处理,中等功率的会选择多级电路来处理。保护功能,一般的AC-DC都需要有过压保护,过流保护,欠压保护,过温保护,短路保护等等。

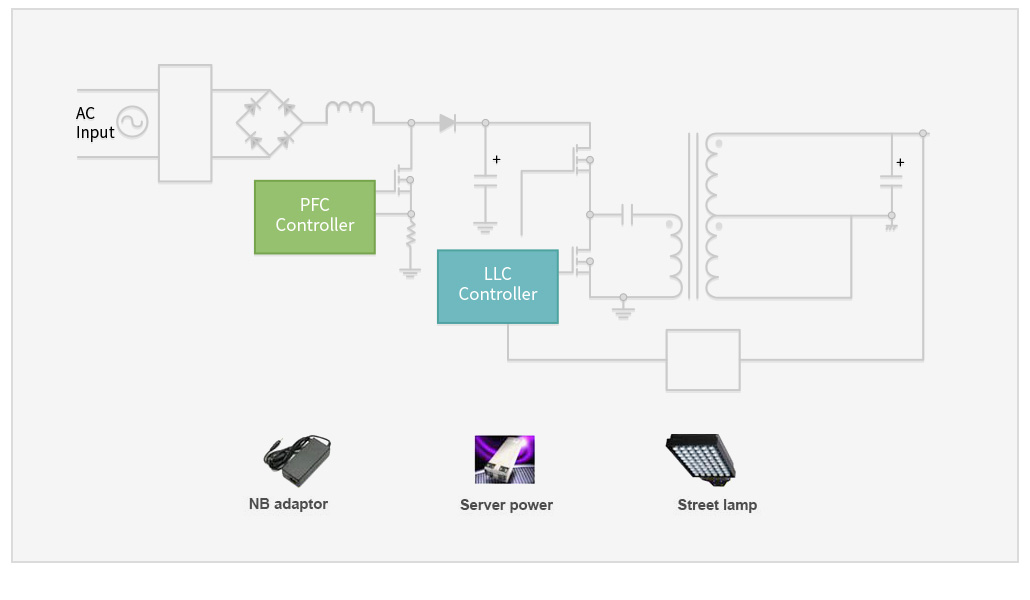

MPS目前反馈AC-DC主要涵盖在200W以下的AC-DC解决方案,单级电路一般常见的有原边反馈以及副边反馈两种,原边反馈优势是电路简单,无光耦和稳压器件,缺点是精度比较低;副边反馈一般来说是最常见的单级电路,主要优点是反馈在后级,输出精度可以做到很高。到了70W以上了一般都需要增加前级的PFC控制电路。

选型表下载
产品名称Typical Pmax (W)TypeVac (min) (V)Vac (max) (V)fsw (max) (kHz)Control MethodIsw Limit (A)Vfb (V)Vbr (V)VCC (max) (V)PackageWorking mode
MP020A-5/Regulator8526575/0.38470028SOIC8-7A原边控制
MP023/Controller8526575/ 4700 SOIC8-7A原边控制
MP024-10/Regulator85305 / 3.9670028SOIC8-7B原边控制
MPX2001 Controller9026585   65024SOICW-20原边/副边/容隔
HF500-77Regulator8526565Fixed Frequency  70024SOIC8-7B副边控制
HF9008Regulator85440300Fixed Frequency  90024.5PDIP8-7EP,SOIC14-11副边控制
HF920A10Regulator85420150Fixed Frequency  90030SOIC14-11,SOIC8-7副边控制
HF92010Regulator85440150Fixed Frequency  900 SOIC14-11,SOIC8-7副边控制
HF500-1515Regulator8530525Fixed Frequency  70030SOIC8-7副边控制
HF500-3030Regulator85305 Fixed Frequency  70030PDIP8-7B副边控制
HFC0100120Controller85305 Quasi-Resonant  70022SOIC-8副边控制
HFC0300120Controller85305 Variable Frequency  70030SOIC-7副边控制
HFC0310120Controller85305600Fixed Frequency   30SOIC-8副边控制
HFC0500120Controller8530565Fixed Frequency  70030SOIC8-7副边控制
HFC0511120Controller85305130Fixed Frequency  70030SOIC8-7A副边控制
数据手册
  • 点击选型表型号,下载数据手册
