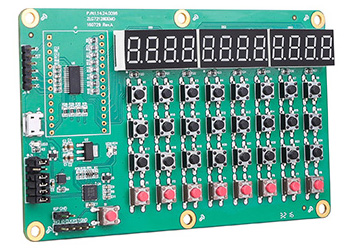

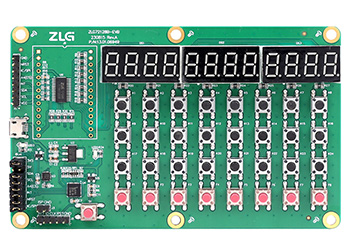

• ZLG72128 按键数码管驱动

    数码管显示驱动和按键扫描管理芯片

ZLG72128是ZLG致远微电子的数码管显示驱动及键盘扫描管理芯片。一片 ZLG72128 能够直接驱动12位共阴式数码管(或96只独立的LED),同时还可以扫描管理多达32只按键。其中有8只按键还可以作为功能键使用,就像电脑键盘上的Ctrl、Shift、Alt键一样。另外ZLG72128内部还设置有连击计数器,能够使某键按下后不松手而连续有效。通信采用I2C总线接口,与微控制器的接口仅需两根信号线。该芯片为工业级芯片,抗干扰能力强,在工业测控中已有大量应用。

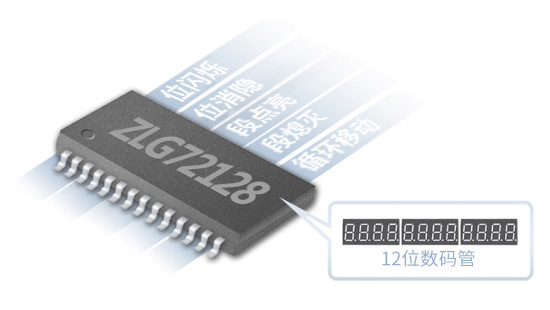

驱动多达12位数码管

可直接驱动1英寸以下8段12位共阴式数码管或96只独立的LED,支持BCD译码方式,具有位闪烁、位消隐、段点亮、段熄灭、循环移动等功能。

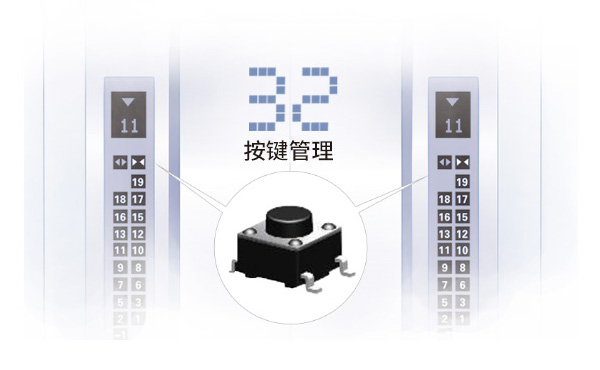

管理多达32个按键

内置消抖功能,能够管理多达32个按键。当按下某个键时,ZLG72128的INT引脚会产生一个低电平的中断请求信号,MCU检测到信号后再读取键值,高效且节能。

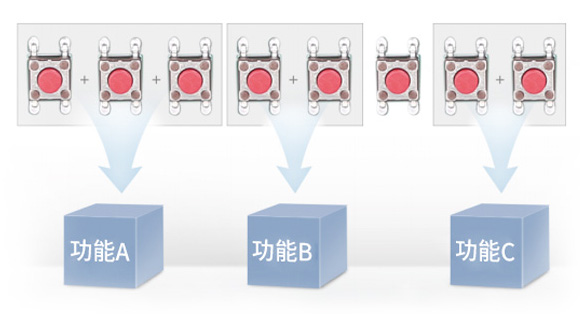

8大功能组合键

功能强劲的组合键,可以实现2键、3键及以上多键组合,无需设置多级菜单,不用繁杂的操作,可灵活配置!

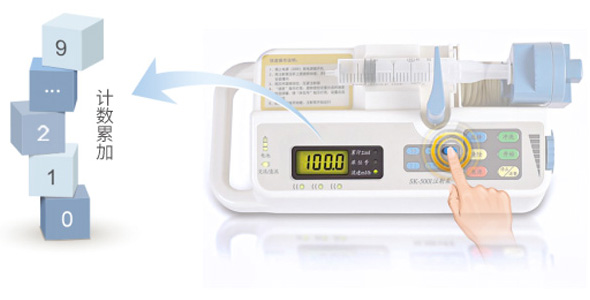

连击功能

ZLG72128为普通键提供了连击计数功能。所谓连击是指按住某个普通键不松手,经过两秒钟的延迟后,开始连续有效,连续有效间隔时间为两百毫秒。

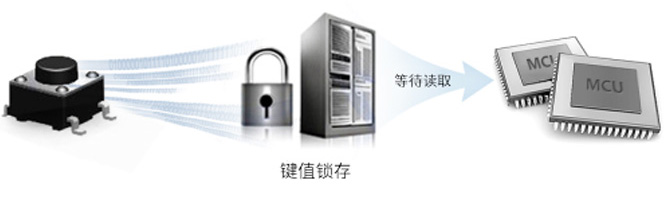

锁存功能

键值具有锁存功能,按键检测无遗漏!当MCU执行其他操作来不及实时读取键值,ZLG72128会将检测到的键值放在键值寄存器中,等待MCU读取。

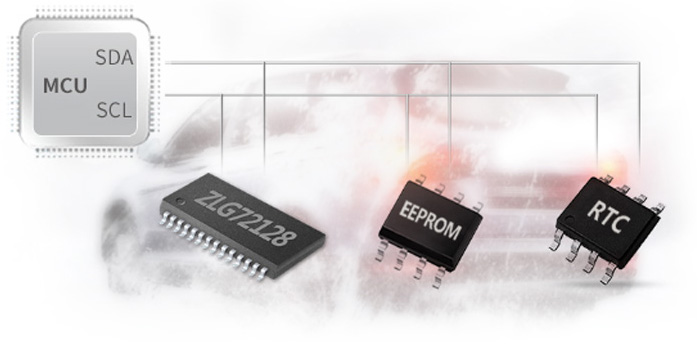

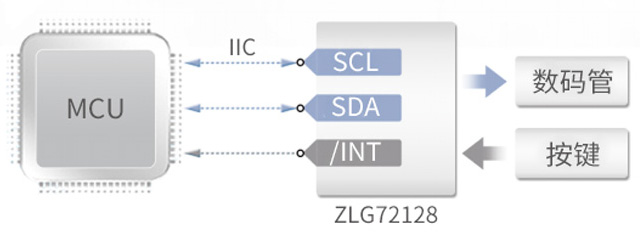

标准IIC通信

采用标准的IIC通信,广泛适用于当前主流MCU,同时可与其他标准IIC接口器件并联使用。

较简设计

电路设计简单而高效,不需要外接繁多的三极管或者驱动芯片;内置时钟振荡电路,无需外接晶振和RC振荡电路,上电即可运行。

提供丰富的参考程序

MCU通过程序调用丰富的功能函数来实现按键扫描和数码管显示,我们会提供丰富的多种平台的通用驱动程序,包括8位/16位/32位通用MCU;Linux(核心板);AMetal。

选型表下载
产品名称通信接口驱动数码管位数驱动数码管类型按键管理个数功能键个数工作电压(V)译码显示位闪烁位消隐段点亮/段熄灭连击功能Package
ZLG72128I2C12共阴型3283V~5.5V支持支持支持支持支持TSSOP28
ZLG72128BI2C或SPI12共阴型3283V~5.5V支持支持支持支持支持TSSOP28
