• MPS 前级驱动

    高达100V单通道、三通道前级驱动

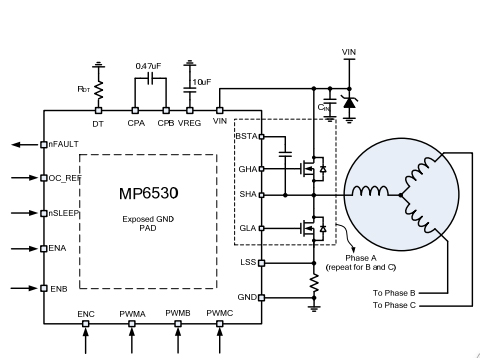

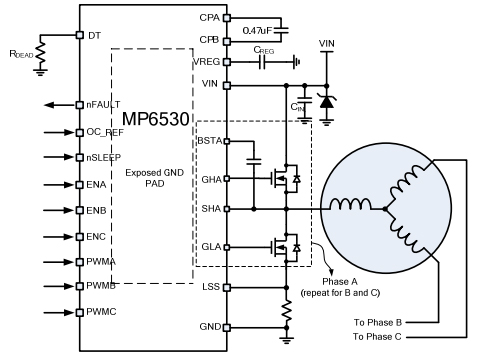

MPS前级驱动产品特性包括Boost升压栅极驱动供电功能、可编程死区时间、全方位保护和100%占空比能力。单通道和三通道产品可选特性有:内置Buck降压调节器、电流检测放大器和霍尔转向逻辑。有些产品还符合AEC-Q100汽车认证。以下为MP6530典型应用电路。

选型表下载
产品名称Vsw
(max) (V)
Number
of Half-Bridges
Isink
/source (A)
Hall
Input
PackageLevel备注
MP6570    QFN-32(4x4) FOC集成高精度角度传感器的三相无刷直流控制器
MP19093516/ 2.0NOSOT583-8(1.6x2.1)
MP190710012.5/ 1.5NOQFN-10(3x3)
MP192410014.5/ 2.6 QFN-10(4x4), SOIC-8
MP1924A10014.5/ 2.6 QFN-10(4x4), SOIC-8
MPQ192410014.5/ 2.6 SOIC-8
MP1921A10012.5/ 1.5NoQFN-10(4x4), QFN-8 (3x3), QFN-9 (3x3) , SOIC-8 EP
MP6531A 11/0.7 QFN-28(4x4), TSSOP28 EP
MP6528 21/ 0.8 QFN-28(4x4)
MP65306031/ 0.8NoQFN-28(4x4), TSSOP28 EP
MP6529 31/ 0.8 QFN-28(4x4), TSSOP28 EP
MP65345531/ 0.8NoQFN-40(5x5)
MP65355531/ 0.8YesQFN-40(5x5)
MPQ6531-AEC16531/0.8NoQFN-28(4x5)车规
MP6539B 31/0.8NoQFN-28(4x5), TSSOP28 EP
MP65326031/0.8YesQFN-28(4x4), TSSOP28 EP
MP6537 31/0.8NoQFN-28(4x5)
MP6538 31/0.8YesQFN-28(4x5)
MP6539 31/0.8NoQFN-28(4x5), TSSOP28 EP
数据手册
  • 点击选型表型号,下载数据手册
