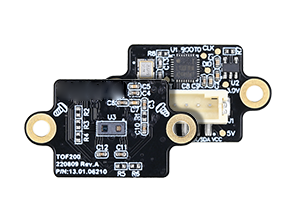

• 2D-ToF多点测距方案

    8×8多点矩阵,广角FOV,精确测量可达5m

2D-ToF多点测距方案支持8×8矩阵多点输出测距,FOV可达63°广角,有效测距距离是1~500cm,测距精度可达±3%,具有测距远精度高等特点,可广泛应用于测控、工业、医疗、消费类电子产品等需要检测距离的领域。

多区域检测

采用2D-ToF多点测距技术,可配置3×3、4×4、8×8等矩阵区域检测目标。

高集成度,快速上手

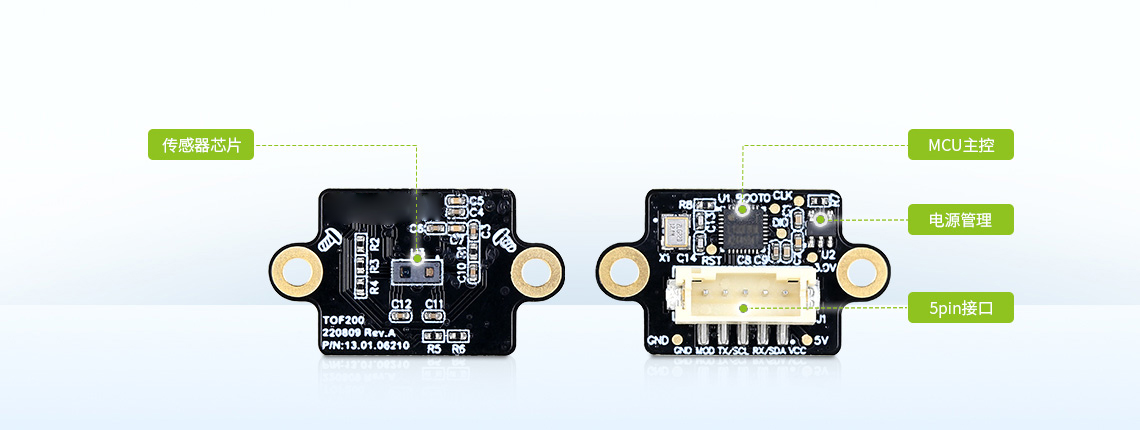

集成了2D-ToF多点测距传感器芯片,MCU主控和电源管理,帮助用户绕开繁琐的传感器参数配置、校准和 PCB 调试等工作。 对外仅留电源和UART指令通信接口,方便易用可快速上手。

指令化通信

整体对外留有一个5pin接口,用于3.3V/5V供电和UART通信。所有操作通过特定命令帧 的形式进行收发控制。方便易用可快速上手。

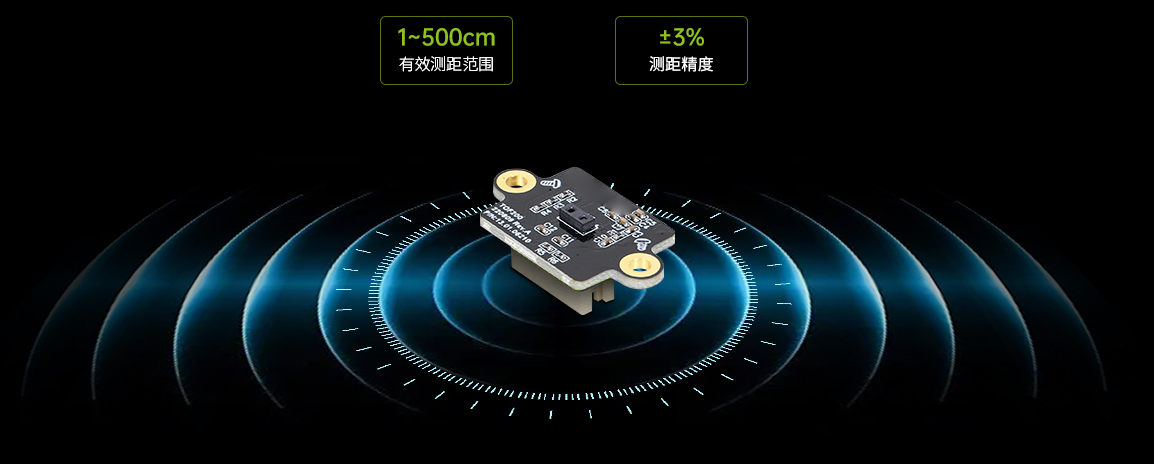

5米范围内高精度测距

有效测距范围在1~500cm,测距精度可达±3%。

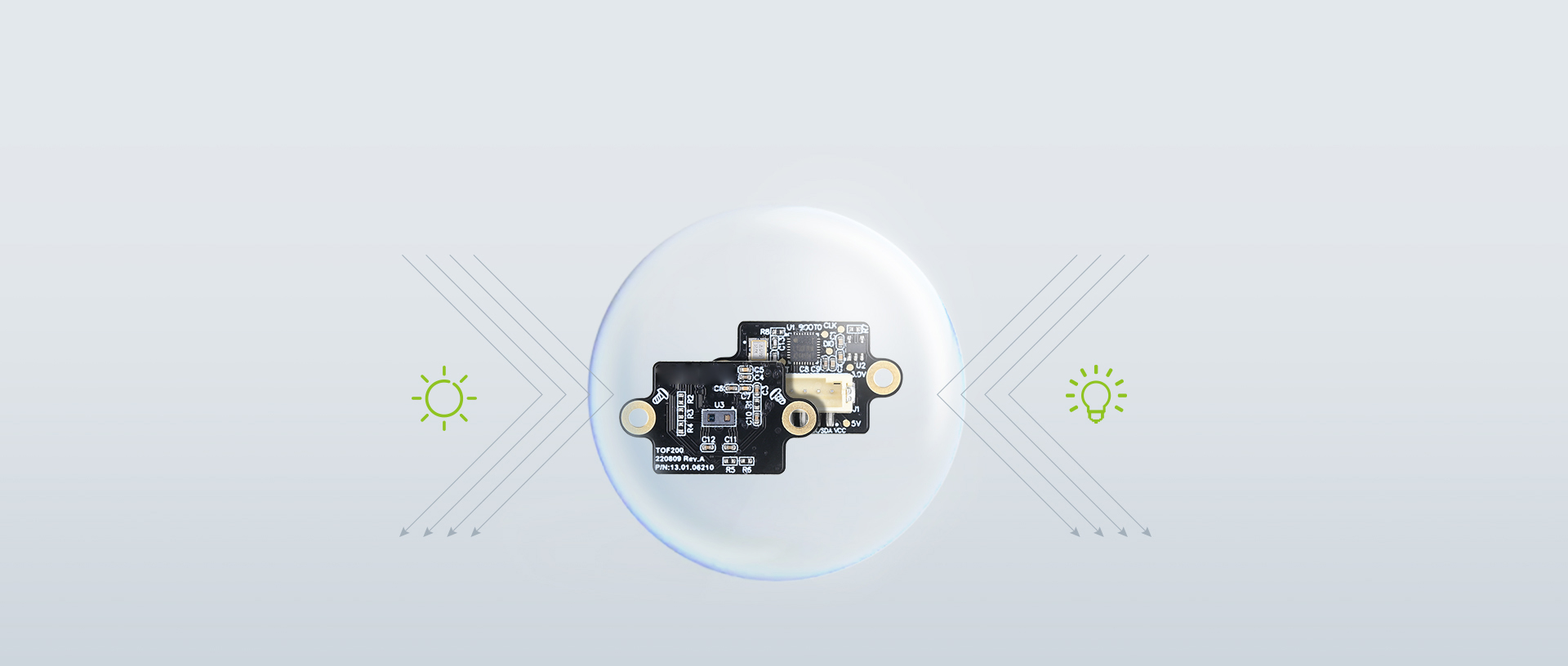

抵抗环境光干扰

集成光学滤波器,提高环境光抗干扰能力。

提供测试上位机

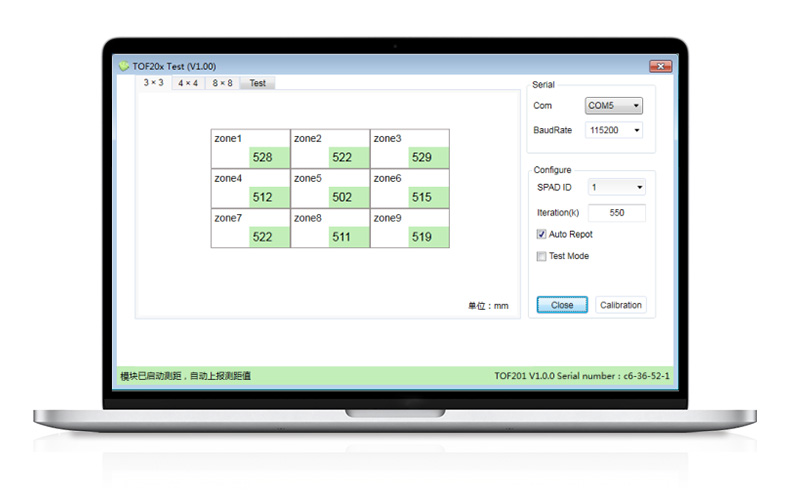

TOF20x Test上位机可用于测试评估,使用串口将TOF20x与电脑连接,打开TOF20x Test上位机软件,连接成功后,在上位机界面即可显示各个通道的检测距离值。

选型表下载
型号工作电压工作温度通信接口产品尺寸检测区域检测距离
TOF2003.3V/5V-30℃~70℃UART30mm×17mm3×3;4×41cm~500cm
TOF2013.3V/5V-30℃~70℃UART30mm×17mm3×3;4×4;8×81cm~500cm
