• MD100电调方案

    FOC调制、多种保护、高效节能

MD100电调方案目标应用是DC12V~DC24V三相无刷直流电机,采用FOC控制技术,输出力矩更均衡,支持各类低压无感、有感、伺服电机,支持欠压、过压、过流、堵转保护等功能,支持通用PWM油门调速、AD电压调速、UART调速,支持方向使能、报警输出等功能。

体积小巧,接口丰富

MD100采用FOC调制技术,是专门为低压无刷直流电机打造的驱动器,可支持无感、霍尔及伺服电机的控制,支持低速大扭矩,支持多种输入输出接口,支持邮票孔或排针方式焊接,尺寸35mm*70mm,贴装工艺简便。

FOC驱动,能效高,转矩大

MD100一方面实时监测转子的磁场方向,另一方面产生旋转的定子磁场,并总是垂直于转子磁场(θ=90°),那么不管转子在任何位置,都能输出最大的转矩,达到最高的效率。

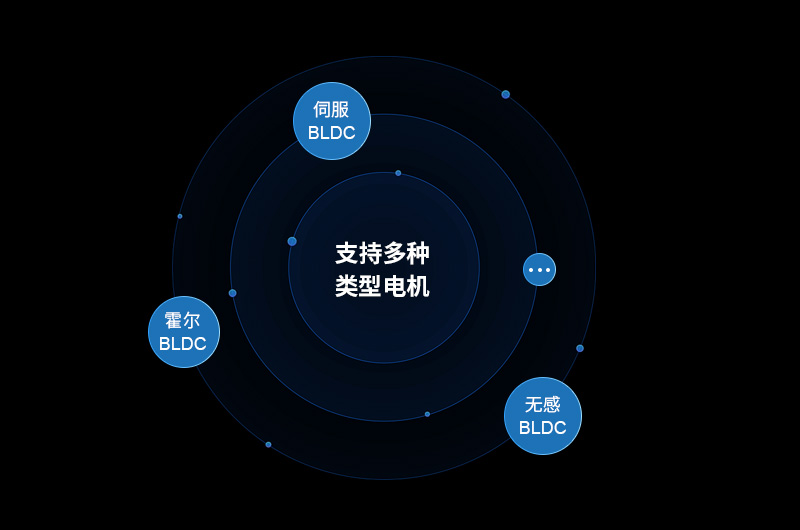

支持多种类型电机接入

支持各类低压无感、有感、伺服电机接入控制。

支持多种油门控制方式

支持常用的脉宽油门、电压油门以及RS-485调速方式,用户通过拨码开关即可选择。

支持多种保护

支持欠压、过压、过流、堵转保护等多种保护功能。

支持自适配电机参数

MD100支持用户自适配电机,可参照电机参数适配的向导软件适配电机参数,无需深入学习电机理论,按提示生成参数头文件后,可将头文件的参数用工具提取生成参数数组用于给MD100升级参数。

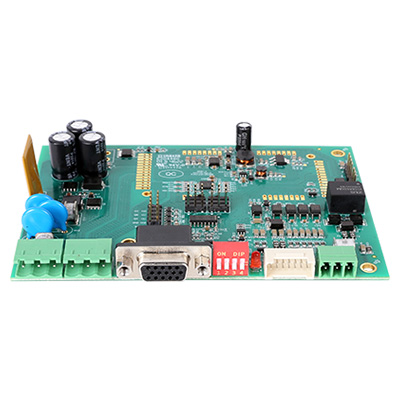

MDB100-A,产品级开发套件

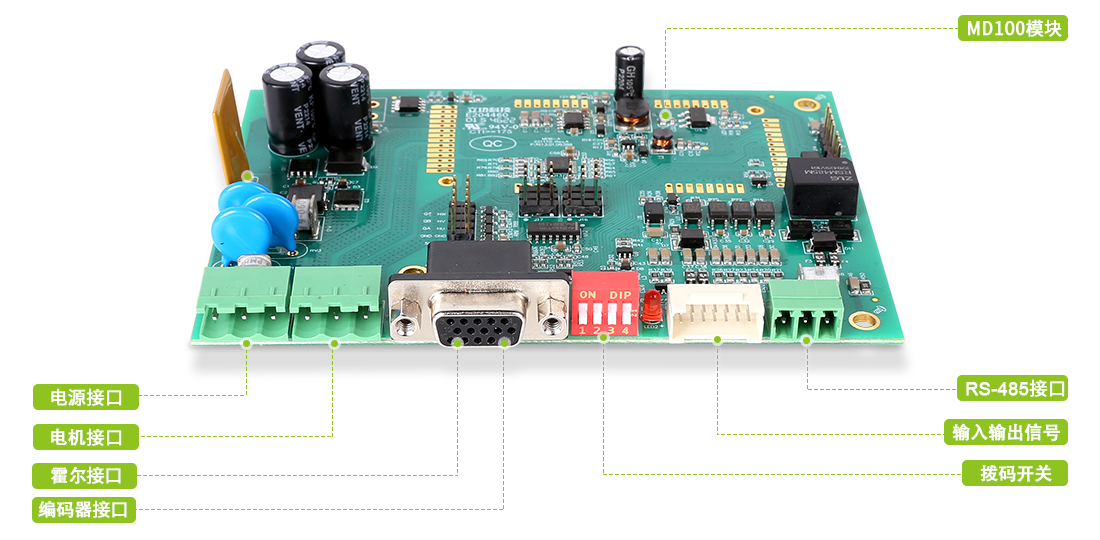

MDB100-A开发套件由MD100和底板两部分组成,底板上提供电源电路、霍尔/伺服调理电路、油门信号输入端子和拨码模式选择电路等,可供评估MD100功能,也可作为产品设计的参考,缩短产品开发周期。

选型表下载
产品名称供电电压通信方式波特率电机类型机械尺寸包装方式
MD10012V~24VUART115200BLDC35mm × 70mm托盘
