• 超声波燃气表方案

    高精度、低功耗、低压损、新国标

立功科技基于EFS-G2.5/G4超声波计量模组设计了完整的超声波燃气表解决方案,该方案具有流量测量、数据储存、LCD显示、预付费管理、NB无线抄表等功能。该方案具有高精度、高可靠性、低始动流量、宽量程比、低功耗、低压损、使用寿命长、稳定性高等特点,符合超声波燃气表新国标GB/T 39841-2021。

功能框图

采用HC32L196作为主控MCU,该方案具有流量监测、数据存储、LCD显示、预付费管理、NB无线抄表等功能,支持温湿度补偿,支持表位置移动报警及关阀,安全性更高,精度高、始动流量低、低功耗、低压损等优势,符合新国标GB/T39841-2021标准。



产品推荐

序号器件名称型号厂家
1MCUHC32L196HDSC
2超声波计量模组完整型号信息请联系我司销售获取爱福声
3NB-IOT有方
4EEPROMonsemi
5温湿度传感器AMS
6LDOZLG致远微电子

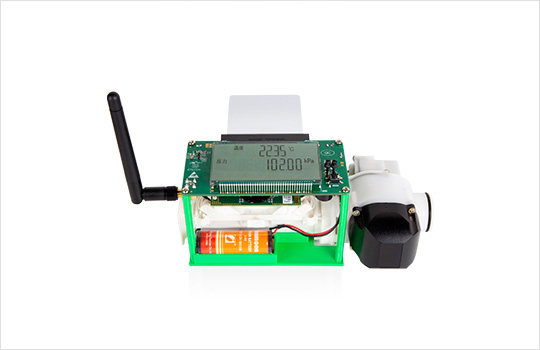

参考设计

Ultrasonic Gas Meters

  • 主控待机功耗极低,内置LCD驱动外设,支持液晶显示相关数据,无需外加驱动芯片,通信接口外设丰富;

  • 外置eeprom进行数据存储,实时存储流量信息,掉电数据保存,60天用气数据记忆可查;

  • 采用专用超声波燃气流量模组进行数据采集,高精度、高可靠性,易于组装;

  • 支持温湿度采集进行补偿,以及移动表报警提醒及时关闭阀门;

  • 支持远程充值和购气卡充值等多种方式;

  • 采用电池供电,待机功耗低于14μA,按1Hz采集,平均功耗低于80μA;

  • 基于AMetal平台开发,组件丰富,开发便捷。
