• 超声波水表方案

    高集成度、高精度、低功耗

ELMOS针对超声波流量计方案推出的E703.15,具有高集成度、高精度、低功耗等优点,适用于超声波水表、超声波热表和超声波气表等应用领域。
广州立功科技股份有限公司基于 E703.15 设计了完整的超声波水表解决方案,具有流量测量、流量数据存储、LCD 显示、M-BUS 有线抄表、LoRa 无线抄表等功能,可帮助用户快速评估,加速产品从研发到量产的过程。

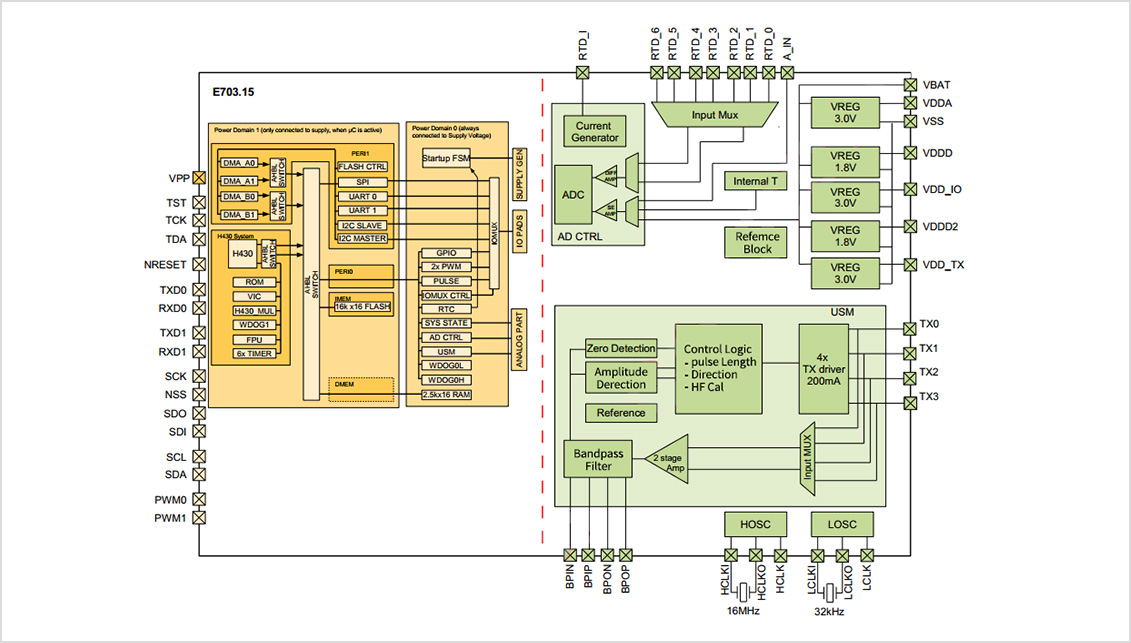

功能框图

立功科技基于E703.15设计了完整的超声波水表解决方案,具有流量测量、数据储存、LCD显示、M-BUS抄表等功能。



产品推荐

序号器件名称型号厂家
1主芯片E703.15ELMOS
2LCD驱动 PCF8551NXP
3读卡芯片FM17520 复旦微
4EEPROM FM24C02
5无线模块 ZM470SX ZLG致远电子
6M-BUS芯片 NCN5150 onsemi

方案优势

> 高度集成

E703.15 内嵌16位 MCU,具有超声波测量外设、高精度浮点运算单元、常用的基本外设。

> 精确首波检测

E703.15 内嵌16位E703.15 具有内部电压比较器,可以检测三个电压等级 High Level、Low Level、Trigger Level,每个电压等级可以单独设置。通过三个电压等级的检测可以精确捕获首波位置。

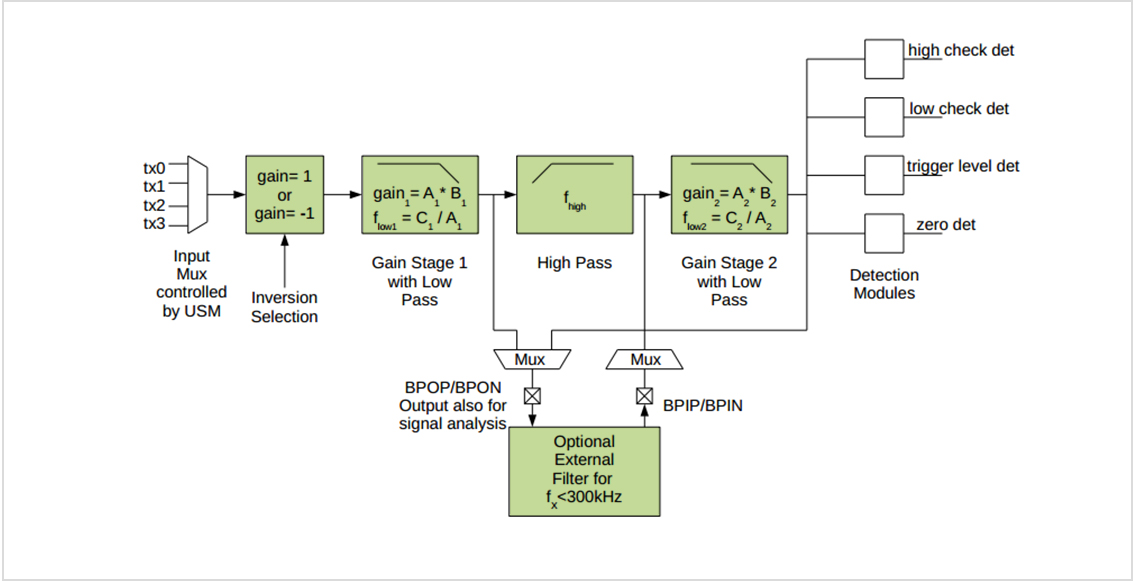

> 自动增益

E703.15内部具有两级放大器,第一级放大器最小增益是1.76,最大增益是104.5,第二级放大器最小增益0.64,最大增益65.3,因此联合增益范围是1.13~6824。同时具有硬件高通和低通滤波。根据首波检测电压,可以软件自动调节内部增益。

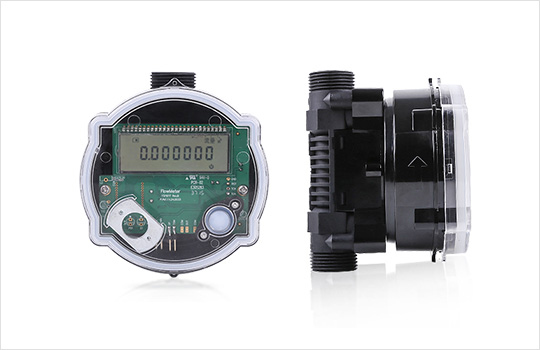

参考设计

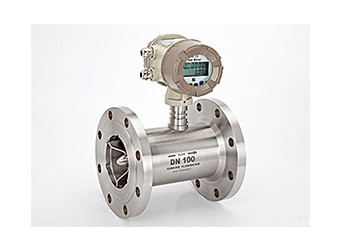

Flow Meter

  • 宽量程比(400:1)

  • 低始动流量

  • 高精度低成本

  • 流量传感器欠压报警、空管提示、滴漏警告

  • 内置锂电池供电确保使用(6+1)年以上

  • 可选择 M-BUS 或者无线通信接口
