硬件高集成化,丰富的多媒体特性
ZDP14x0内部集成16MB/64MB显示内存;内置图像/视频处理器,支持2D图形加速器,支持alpha blend;支持音频解码/播放;提供多种电阻/电容触摸驱动,支持RGB/MIPI LCD屏;支持UART/SPI与外部控制器通信。

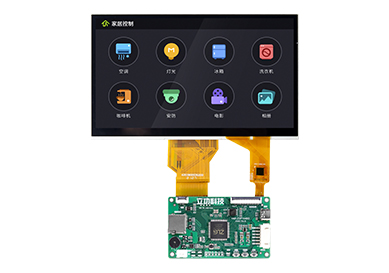

ZDP14x0系列基于AWTK GUI引擎的图像显示专用驱动芯片。内部集成16MB/64MB显示内存,2D图形加速器,H.264/MJPEG编解码,音频解码器等丰富多媒体功能。具有RGB/MIPI两种显示接口,最大屏幕分辨率支持1920*1080。支持SPI/UART与外部控制器通信,多种UI固件升级模式。极简的外围电路需求,采用外置存储器,最大程度降低用户的BOM成本。配套上位机可以对芯片参数进行可视化配置,轻松适配不同屏幕参数和相关功能,简单易用。
硬件高集成化,丰富的多媒体特性
ZDP14x0内部集成16MB/64MB显示内存;内置图像/视频处理器,支持2D图形加速器,支持alpha blend;支持音频解码/播放;提供多种电阻/电容触摸驱动,支持RGB/MIPI LCD屏;支持UART/SPI与外部控制器通信。
HMI显示专用,外围电路极简
芯片针对HMI显示应用,外围电路简单,按需绘制电路即可。
配套参数配置专用上位机,轻松点亮屏幕

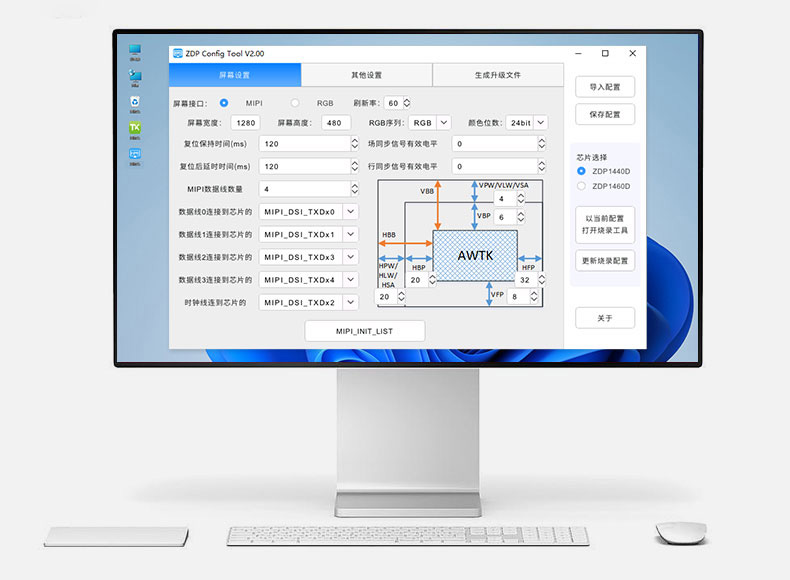

配套专用上位机进行HMI显示参数配置,配置完参数可一键下载点亮屏幕。
拖拽式UI开发,UI设计更便捷
基于开源GUI作为上位机进行UI设计,具有非常丰富的控件,拖拽式UI开发,编辑好属性即可完成UI设计。
UI设计完成一键打包,编译后即可生成UI固件

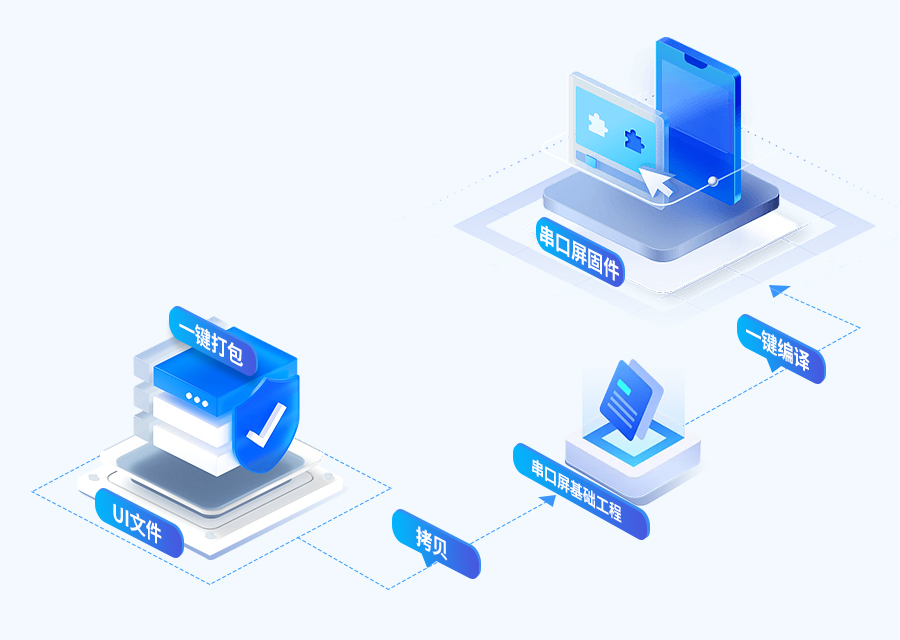

在上位机设计完UI后,可以一键打包拷贝到芯片的基础工程下进行编译,编译完成后生成的UI固件就可以用于HMI设备升级。
多种UI固件升级模式,量产烧录高效简便

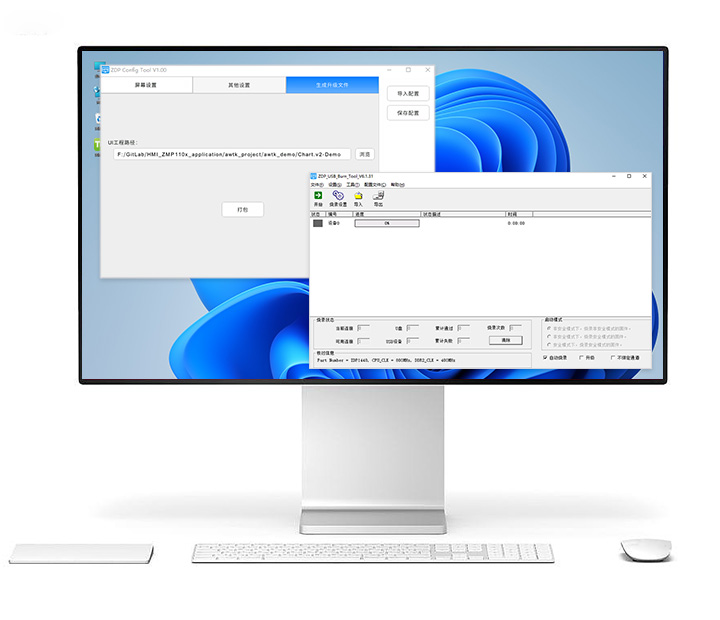

UI固件可以通过U盘或SD卡进行升级;量产烧录阶段,配合烧录上位机可以进行多通道批量烧录,操作简便。
型号 | GPU | 内存 | 工作温度C° | 封装 | 包装方式 | MPQ | MOQ | MSL |
---|---|---|---|---|---|---|---|---|
ZDP1440P128D | 2D GPU | 16MB | -20~+80 | LQFP128 | TRAY包装(颗/盘) | 900 | 900 | 3 |
ZDP1460P128D | 2D GPU | 64MB | -20~+80 | LQFP128 | TRAY包装(颗/盘) | 900 | 900 | 3 |
