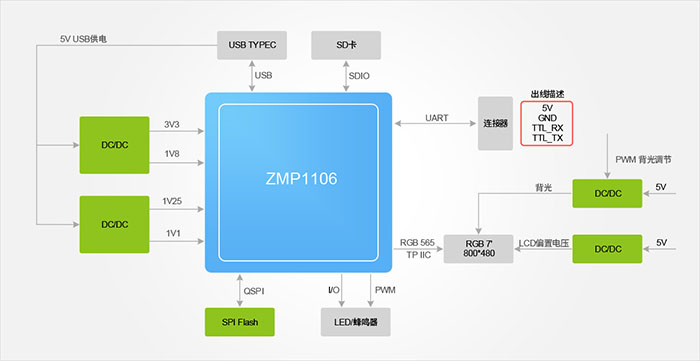

功能框图

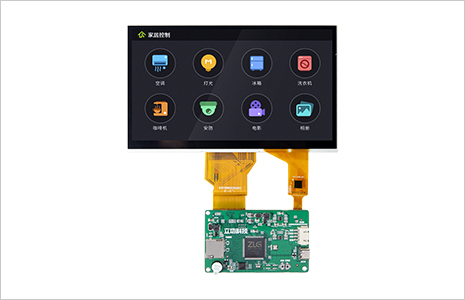

采用ZMP1106作为主控MCU，采用Arm9TM内核、804M主频、64MB DDR2 SDRM，性能强悍，内置图像处理器、视频编解码器、具有MIPI CSI/USB 2.0/MMC/SD/SDIO等丰富的外设接口，使得芯片具有很高的集成度，该方案硬件极简，最小系统外加显示屏、调试接口、通信接口，再按实际需求可选SD卡接口或U盘接口用于升级即可。

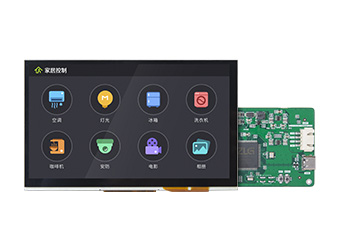

立功科技基于ZMP110x的智能串口屏方案，采用AWTK Desinger做为UI设计软件。 AWTK Designer具有丰富的控件，一拖，一拽即可完成界面设计，每个控件都有丰富的可编辑属性、样式、状态、支持弹窗、移动和旋转等丰富的动画效果。界面UI设计完成以后，可一键打包资源文件，生成代码，在代码中插入串口数据交互部分代码，只需极低的代码编辑即可实现与设备通信和数据处理等功能。 ZMP110x内置64/128M DDR，最大支持1280*800的显示分辨率，搭载智能串口屏方案，为有显示需求的用户，提供更好的产品与服务。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | MCU | ZMP1106P144C | 致远微电子 |  |
| 2 | DC/DC | MP2122 | MPS |  |
| 3 | DC/DC | MP3302 | MPS | |
| 4 | SPI Flash | GD25Q64ESIG | 兆易创新 |  |
方案优势
专业的UI设计引擎AWTK，UI设计更美观，所见即所得，拖拽式开发；
一键打包UI设计源码，低代码开发；
高性能MPU处理器，采用RTOS系统，秒开机；
原理图、PCB参考设计；
Demo板评估；
外设例程与配套文档；
完善Demo演示程序。
开发流程和特点
01
该方案采用AWTK Designer作为上位机软件，具有非常丰富的控件，可编辑属性等强大功能，开发前需安装AWTK Designer开发环境。
开发流程和特点
01
该方案采用AWTK Designer作为上位机软件，具有非常丰富的控件，可编辑属性等强大功能，开发前需安装AWTK Designer开发环境。
02
基于AWTK的UI设计非常方便，一拖一拽，编辑下控件属性即可完成UI的设计。
02
基于AWTK的UI设计非常方便，一拖一拽，编辑下控件属性即可完成UI的设计。
03

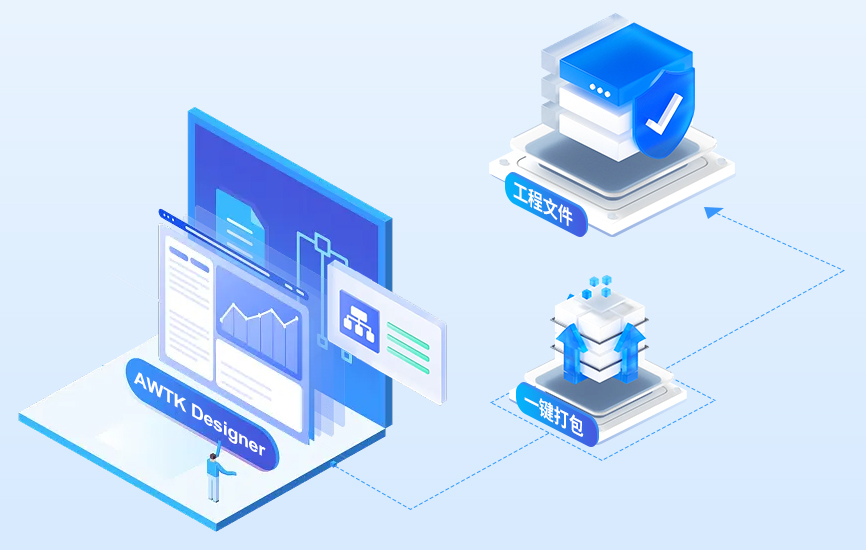

AWTK Designer支持一键打包UI设计代码，UI设计完成后，点击一键打包，即可完成代码打包。
03
AWTK Designer支持一键打包UI设计代码，UI设计完成后，点击一键打包，即可完成代码打包。
04

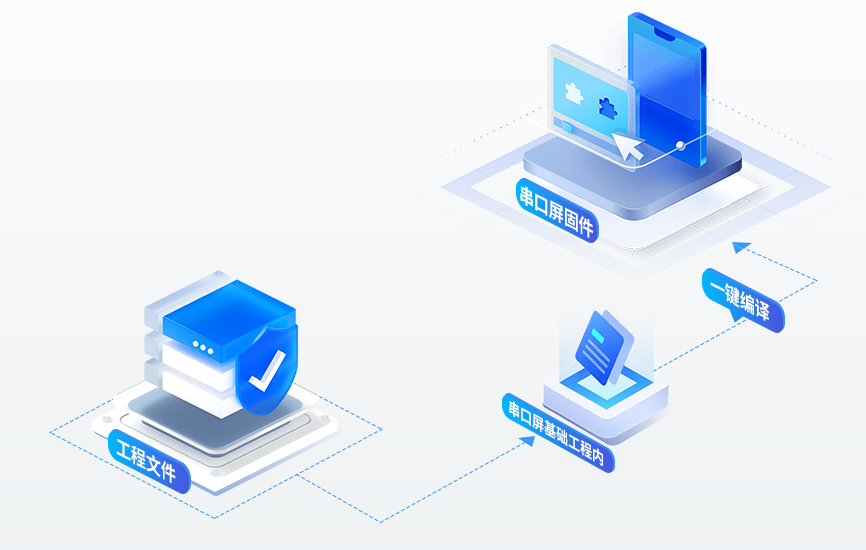

将打包的UI代码拷贝到提供的串口屏基础工程内，打开后移植或添加所需的串口控制代码，只需极低代码编辑即可，之后一键编译生成串口屏固件。
04
将打包的UI代码拷贝到提供的串口屏基础工程内，打开后移植或添加所需的串口控制代码，只需极低代码编辑即可，之后一键编译生成串口屏固件。
05

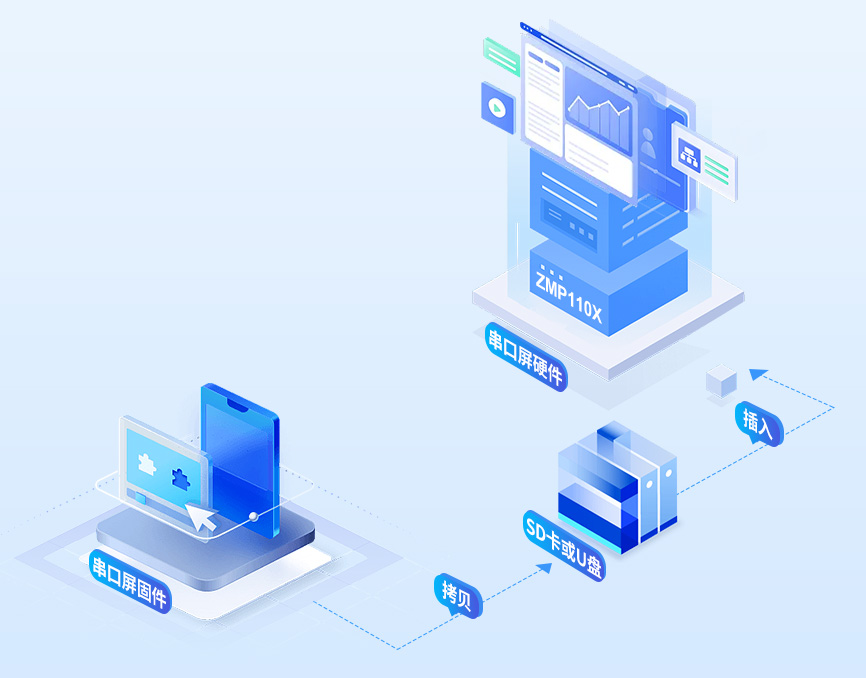

将生成的串口屏固件拷贝到SD卡或U盘内，随后插入串口屏硬件上即可。
05
将生成的串口屏固件拷贝到SD卡或U盘内，随后插入串口屏硬件上即可。
资料下载
用户手册
- 【用户手册】全套软硬件资料文件大小：1MB 更新日期：2022-11-07
