Eaton为广泛的应用提供了多种功率磁性器件。其汽车解决方案可在较宽的工作温度范围内工作,并且专为恶劣的环境而设计。除了汽车以外,伊顿的电感器和变压器系列还提供各种尺寸封装,具有耐高电流能力和高功率转换性能。

包含:功率电感及共模电感

功率电感

常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作,体积比绕线型片式电感器还要小,是电感元件领域重点开发的产品。

共模电感

常用的是电源端和信号端两种类型。常用于开关电源中过滤共模的电磁干扰信号。在板卡设计中,共模电感也是起EMI滤波的作用,用于抑制高速信号线产生的电磁波向外辐射发射。

电感系列和型号解读

序号字段内容含义描述产品系列
字段1HCM1A产品系列详见选型表
字段21305封装尺寸长和宽都是13mm,高为5mmDRA系列,HCM(1A)系列
3225封装尺寸长为3.2mm,宽和高都为2.5mmACE1V系列
2512封装尺寸长和宽都为2.5mm,高为1.2mmMPIA系列,MCL(A)系列,WCL(A)系列
字段31R0感值uHR代表小数点1R0, 1.0uH
100代表10uH; 101代表100uH;即ABC, 感值=AB*10C (uH)
选型表下载
系列名称产品图片等级描述产品工艺/封装

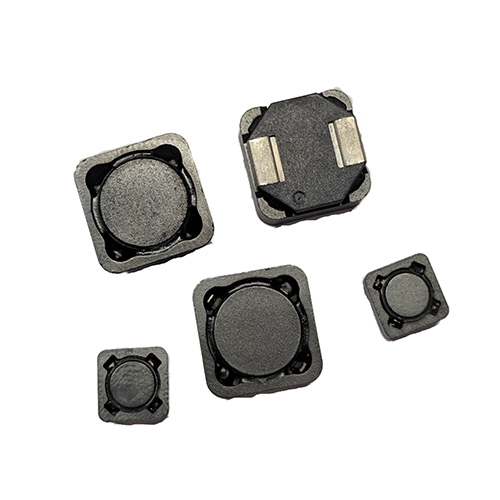

DRA汽车级功率电感铁氧体
HCMA汽车级功率电感一体成型

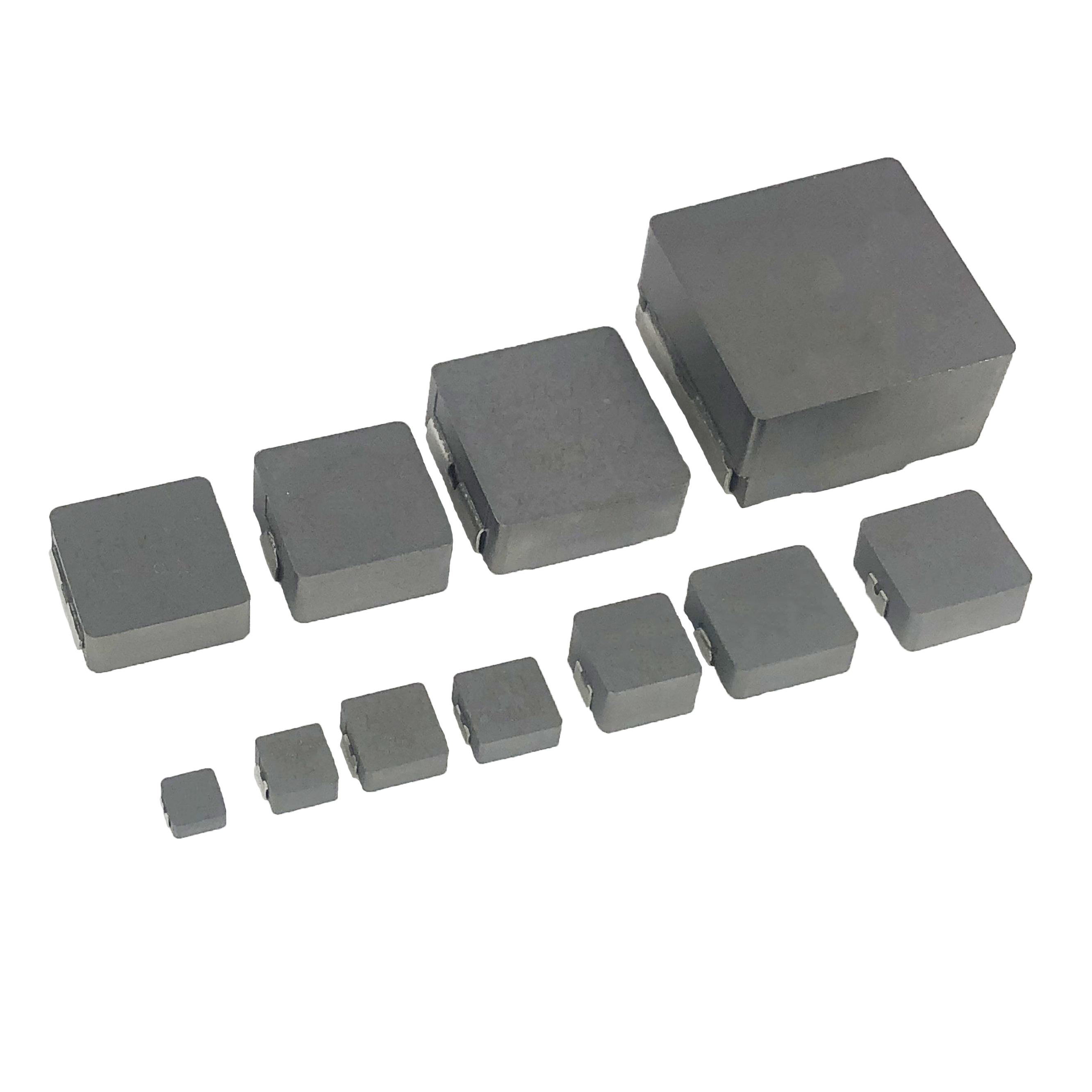

HCM1A-V2汽车级功率电感一体成型
MPIA汽车级功率电感一体成型 小体积

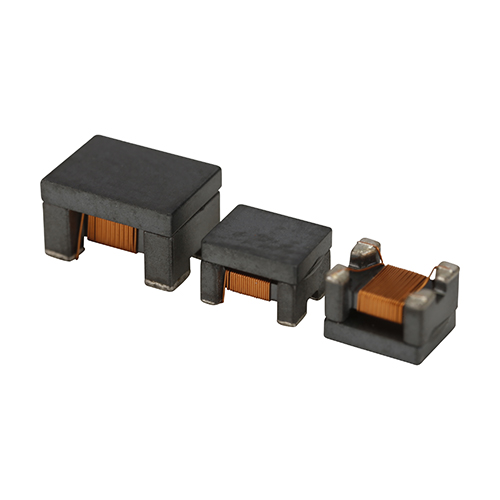

ACE1V2汽车级共模电感一体成型 小体积
CTX 汽车级共模电感一体成型 小体积
MCL非汽车级MultilayerChip Inductor贴片电感

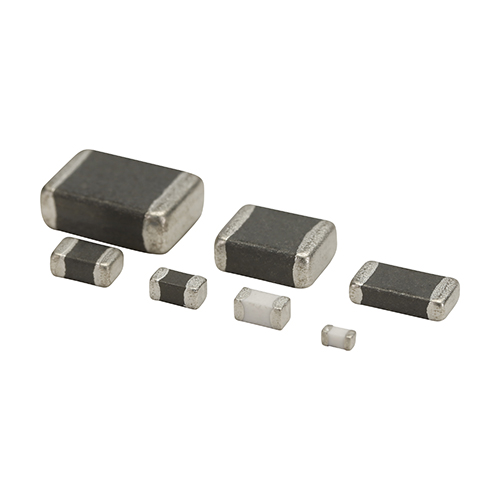

MCLA汽车级MultilayerChip Inductor贴片电感

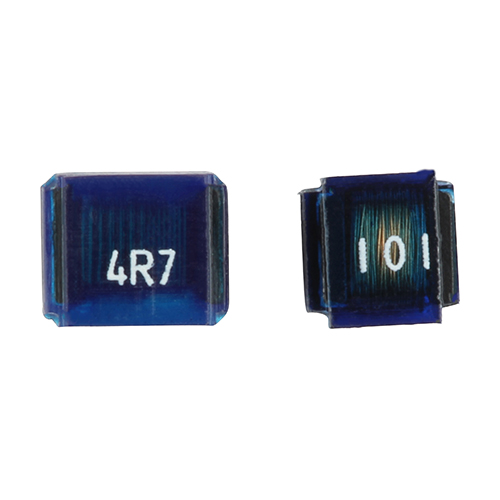

WCL非汽车级Wire-WoundChip Inductor贴片电感

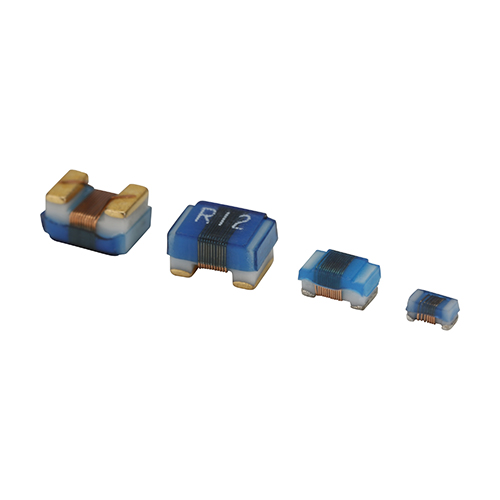

WCLA汽车级Wire-WoundChip Inductor贴片电感
数据手册
  • 点击选型表型号,下载数据手册
