应用方向
水泵/燃油泵
鼓风机
雨刮器
冷却风扇
增压泵
Elmos BLDC电机驱动IC是一种小型化的完整解决方案。Elmos提供带MOSFET栅极驱动器和微控制器的IC，可用作无传感器或基于传感器的失速检测。
- 集成汽车16Bit RISC处理器，以及硬件MAC和分频器单元；
- 具有ECC错误保护的Flash；
- 1MS / s 12位ADC自主采样序列引擎与PWM直接存储器访问同步；
- AEC-Q-100 0级合格（T = 150°C）。

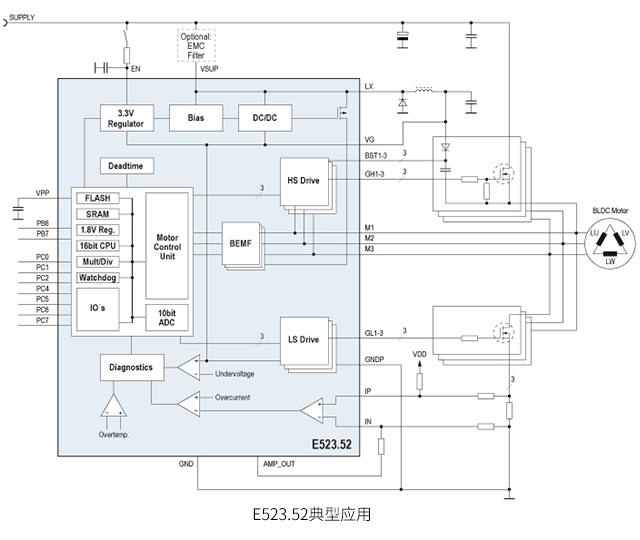

优势特点
- 电压范围12V~72V（峰值7V~76V）；
- CPU 16位，24-48MHz用于应用程序任务；
- 32KB Flash，16KB掩码ROM，4KB SRAM；
- 10位1 Msample SAR ADC；
- 4x 16位PWM生成（边缘/中心对齐）；
- 可调窗口看门狗（独立时钟）；
- 6个200mA栅极驱动器，具有可编程的死区时间和保护功能；
- 快速运算放大器，用于脚电流测量。
选型表下载
| Part-No./Function | VSUPPLY | IPEAK | IMAX DC | P(Motor) peak | Package |
|---|---|---|---|---|---|
| E523.01 (*SBC) B6 Bridge FET Driver (LIN/PWM Interface) | 7V to 28V (5V to 42V) | 6x ±400mA | 6x ±75mA | ≈1.5kW (external FETs) ≈3W (direct drive) | QFN44L7 QSOP44 |
| E523.05 (*SoC) BLDC Motor Controller with 16bit CPU (LIN / PWM Interface) | 7V to 28V (5V to 42V) | 6x ±400mA | 6x ±75mA | ≈1.5kW (external FETs) ≈3W (direct drive) | QFN48L7 |
| E523.06 (*SoC) Field-Oriented BLDC Motor Controller with 16 Bit CPU | 7V to 28V (5V to 42V) | 6x ±400mA | 6x ±75mA | ≈1.5kW (external FETs) ≈3W (direct drive) | QFN48L7 LQFP48L7EP |
| E523.52 (*SoC) 72V Brushless Motor Gate Driver with 16bit CPU | 12V to 72V (7V to 76V) | 6x ±200mA | 6x ±50mA | ≈1.5kW (external FETs) | QFN36L7 |
开发板型号

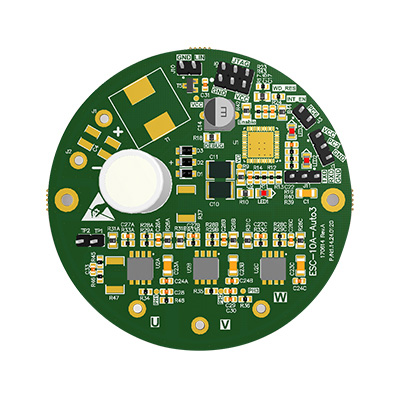

- ESC-10A-Auto3
高性价比硬件架构
- 超高集成度，外部仅需MOS管及基础元件
- 适用于-40 ℃ to +150℃
- 适用于12V电压系统
灵活的软件资源
- Elmos特有的正弦波算法，方波算法
- 调试简单，性能可靠，不依赖电机参数
- 专为风机、水泵应用优化，提高性能
- 无需配置参数的顺/逆风启动功能
- 5/7段SVPW，支持过调制
- 可选正弦波、方波、梯形波驱动
- LIN、PWM、UART、电压等多种调速方式
- 完整的电机保护机制
技术服务
- 《软件开发手册》、《硬件设计指南》、《电机调试笔记》
- 高性能的电机控制库
- 方便开发调试的在线上位机
开发板型号

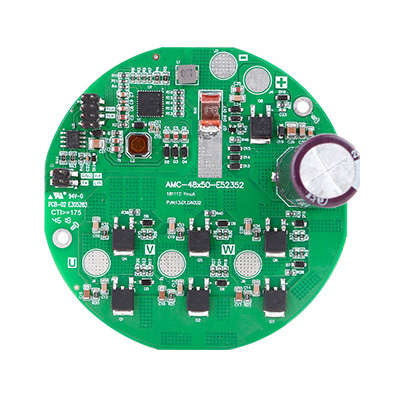

- AMC-48x50-E52352
高性价比硬件架构
- 芯片集成LDO/栅极驱动器/运放
- 超高集成度，外部仅需MOS管及基础元件
- 适用于-40 ℃ to +150℃
- 适用于24V/48V电压系统
灵活的软件资源
- Elmos特有的正弦波算法，方波算法
- 调试简单，性能可靠，不依赖电机参数
- 专为风机、水泵应用优化，提高性能
- 无需配置参数的顺/逆风启动功能
- 5/7段SVPW，支持过调制
- 可选正弦波、方波、梯形波驱动
- LIN、PWM、UART、电压等多种调速方式
- 完整的电机保护机制
技术服务
- 《软件开发手册》、《硬件设计指南》、《电机调试笔记》
- 方便开发调试的在线上位机
