| AMP Part Number | Package | GPIO | Core Type (M4, z4, S12…) | CPU Frequency (MHz) | # of Cores | Lockstep | Total Flash Memory (KB) | EEPROM/ DataFlash (KB) | SRAM (KB) | DMA (channels) | Functional Safety | Security | LIN / UART/SCI | (D)SPI | I2C | I2S | CAN/CAN-FD | SENT Tx | FlexRay | MLB | USB Type | Ethernet Type | SDHC Support | Timer Type | Number of independent timers | Timer Size | Channels | No. of ADC modules | Max ADC channels | ADC (resolution) | Analog Comparator | Analog Comparator Inputs | DAC | Additional Features | Video/Display features | Debug | Voltage Range (V) | Ta Range (C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC5743RK1MLQ5 | LQFP 144 | 129 | z4 | 200 | 3 | 1 | 2208 | 256 | 128 | 64 | ASIL-D | - | 5 | 6 | - | - | 4 | 6 | - | - | - | 1 10/100 | - | eTPU | 2 | 32 bit | 64 | 2 | 7 | 12 bit/16 bit | - | - | - | 4 sigma Delta and 3 SAR ADC | - | JTAG,Nexus | 3.5 to 5.5 | -40 to 125 |
| SPC5745RK1MLU3 | LQFP 176 | 145 | z4 | 200 | 3 | 1 | 3232 | 256 | 192 | 64 | ASIL-D | - | 6 | 7 | - | - | 4 | 6 | - | - | - | 1 10/100 | - | eTPU | 2 | 32 bit | 64 | 2 | 7 | 12 bit/16 bit | - | - | - | 4 sigma Delta and 3SAR ADC | - | JTAG,Nexus | 3.5 to 5.5 | -40 to 125 |
| SPC5746RK1MMT5 | BGA 257 | 255 | z4 | 200 | 2 | 1 | 4000 | 256 | 256 | 64 | ASIL-D | - | 3 | 4 | - | - | 4 | 6 | - | - | - | 1 10/100 | - | eMIOS,eTPU | 3 | 24/32 bit | 96 | 4 | 32 | 12 bit | - | - | - | Crossbar Switch,TSensor | - | JTAG,Nexus | 3 to 5.5 | -40 TO 125 |

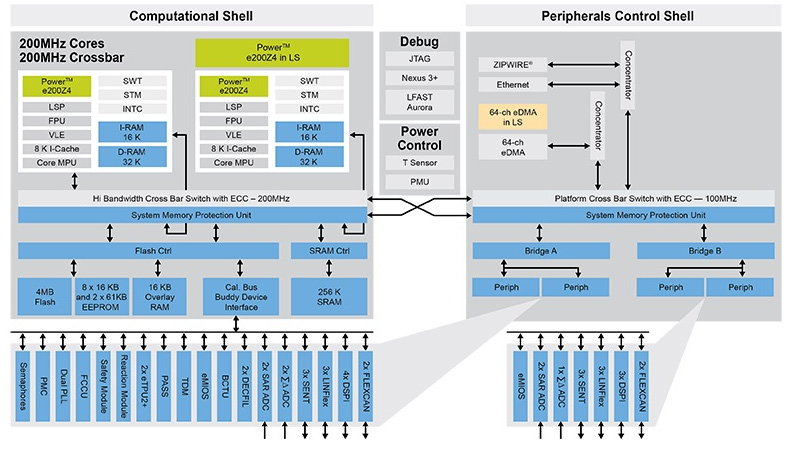

MPC5746R Power Architecture® MCU适用于要求先进性能、计时系统和功能安全功能的工业和汽车发动机/传动装置控制应用。该系列提供高性能多核架构，采用基于eTPU的行业标准计时系统。提供可扩展的闪存、内核配置和封装选项，以及最高级别的功能安全(ASIL-D)支持。
- 两个独立的200MHz Power Architecture® z4内核
- 一个200MHz z4内核，与其中一个主内核同步
- 4M闪存
- 320kB总SRAM
- 2 eTPU+ 64通道的定时器
- 32通道的eMIOS定时器
- 以太网10/100
- 4个Σ-Δ和3个SAR ADC转换器
- 专为实现功能安全(ISO 26262/ASIL-D)
- 252 MAPBGA、176 LQFP和144 LQFP封装
- -40至125C Ta工作温度
选型表下载

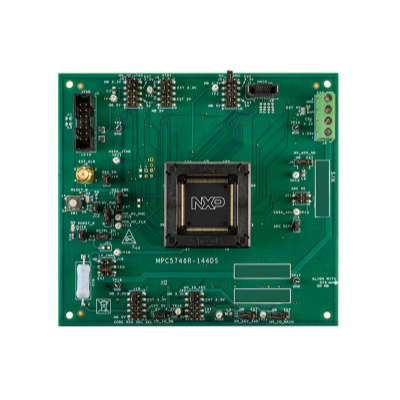

开发板型号
- MPC5746REVB
支持芯片
- SPC5743RK1MLQ5
特性
- 将MPC5746R插入144 LQFP封装
- 如果采用MPC57XXXMB主板，可通过两个接口连接器来供电，如果采用 独立的适配器板，可通过端子来供电
- 通过JTAG连接器调试
- 采用内部跟踪存储器进行跟踪
- 时钟选项：20MHz晶振、面向外部时钟的SMA接头或振荡器
