| AMP Part Number | Package | GPIO | Core Type (M4, z4, S12…) | CPU Frequency (MHz) | # of Cores | Lockstep | Total Flash Memory (KB) | EEPROM/ DataFlash (KB) | SRAM (KB) | DMA (channels) | Functional Safety | Security | LIN/ UART/SCI | (D)SPI | I2C | I2S | CAN/ CAN-FD | SENT Tx | FlexRay | MLB | USB Type | Ethernet Type | SDHC Support | Timer Type | Number of independent timers | Timer Size | Channels | No. of ADC modules | Max ADC channels | ADC (resolution) | Analog Comparator | Analog Comparator Inputs | DAC | Additional Features | Video/ Display features | Debug | Voltage Range (V) | Ta Range (C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC5741PK1AMLQ5 | LQFP 144 | 77 | z4 | 200 | 2 | 1 | 1000 | 96 | 128 | 32 | ASIL-D | - | 2 | 4 | - | - | 3 | 4 | 2 ch | - | - | 1 10/100 | - | FTM | 2 | 32 bit | 18 | 4 | 16 | 12-bit | - | - | 16 ch,12 bit | Aurora Debug | - | JTAG,Nexus,Aurora | 3.3 to 5.5 | -40 to 125 |
| SPC5742PK1MLQ8 | LQFP 144 | 77 | z4 | 200 | 2 | 1 | 1500 | 96 | 192 | 32 | ASIL-D | - | 2 | 4 | - | - | 3 | 4 | 2 ch | - | - | 1 10/100 | - | FTM | 2 | 32 bit | 18 | 4 | 16 | 12-bit | - | - | 16 ch,12 bit | Aurora Debug | - | JTAG,Nexus,Aurora | 3.3 to 5.5 | -40 to 125 |
| SPC5744PFK1AMLQ9 | LQFP 144 | 77 | z4 | 200 | 2 | 1 | 2500 | 96 | 384 | 32 | ASIL-D | - | 2 | 4 | - | - | 3 | 4 | 2 ch | - | - | 1 10/100 | - | FTM | 2 | 32 bit | 18 | 4 | 16 | 12-bit | - | - | 16 ch,12 bit | Aurora Debug | - | JTAG,Nexus,Aurora | 3.3 to 5.5 | -40 to 125 |
| SPC5744PGK1AMMM9 | BGA 257 | 94 | z4 | 200 | 2 | 1 | 2500 | 96 | 384 | 32 | ASIL-D | - | 2 | 4 | - | - | 3 | 4 | 2 ch | - | - | 1 10/100 | - | FTM | 2 | 32 bit | 18 | 4 | 16 | 12-bit | - | - | 16 ch,12 bit | Aurora Debug | - | JTAG,Nexus,Aurora | 3.3 to 5.5 | -40 to 125 |

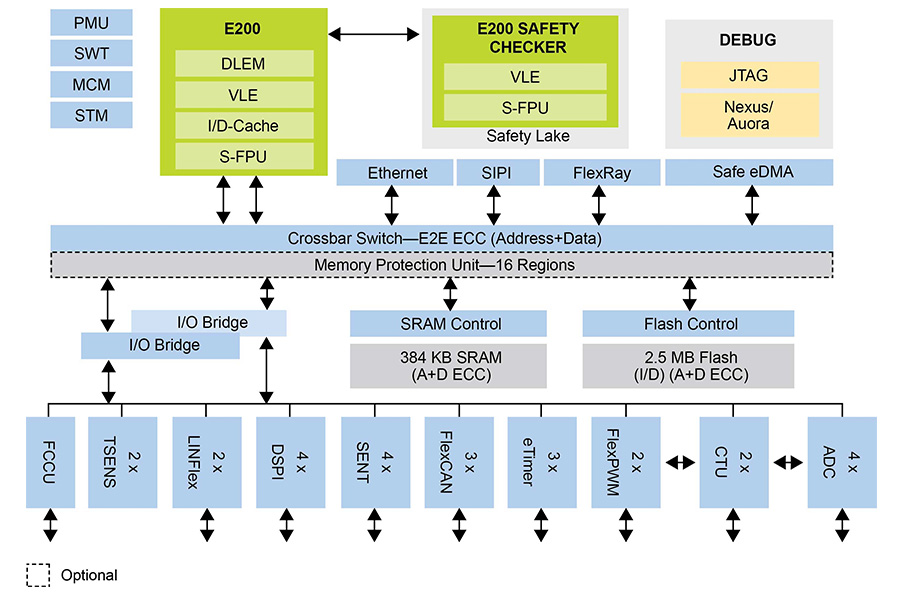

MPC574xP MCU系列采用32位嵌入式Power Architecture®。它满足适用于汽车和工业功能安全应用的最高功能安全标准。
- 集成的安全架构最大限度减少了新增软件数量并降低了开发过程中的各种变动；
- 可编程的故障采集与控制单元(FCCU)可监控器件的完整性状态并提供灵活的安全状态控制；
- 端到端纠错码(e2eECC)提高容错性和检测功能；
- 属于SafeAssure®计划，帮助制造商达到功能安全标准。
主要特性
- 两个延迟锁步的e200z4内核，工作频率高达200 MHz
- 嵌入式浮点运算单元
- 专为实现功能安全(ISO 26262 / ASIL-D)
- 延迟锁步的32通道eDMA
- 4个12位模数转换器(ADC)，每个带16个通道
- 超高可靠性MCU
通信协议
- 3个FlexCAN
- 两个LINFlexD
- 4个DSPI
- 4个SENT
- 支持LFAST SIPI
- 双通道FlexRay™控制器
- 以太网
存储器功能
- 最高2.5 MB闪存，带纠错码(ECC)
- 384 KB SRAM，带ECC
启动软件开发的全功能器件
- SPC5744PFK1AMLQ9 (144LQFP封装)
- SPC5744PGK1AMMM9 (257MAPBGA封装)
其他特性
- 支持Aurora调试和跟踪
- 144引脚LQFP封装
257引脚PBGA封装
选型表下载
开发板型号
- DEVKIT-MPC5744P
支持芯片
- SPC5741PK1AMLQ5
- SPC5742PK1MLQ8
- SPC5744PFK1AMLQ9
特性
- MPC5744P 采用 144 引脚 LQFP 封装
- 板载 OpenSDA 调试电路
- USB 转串行接口
- 1个RGB LED
- 电源 LED 指示灯
- 1 个 ADC 电位计，两个按键
- 支持LIN、CAN、FlexRay和UART接头
注意：电路板由USB供电，但CAN/LIN通信需要12V电源，此套件中并未包含它。
