GD32L23X系列
首页 > 低功耗MCU >GD32L23X系列

低功耗MCU >GD32L23X系列

GD32L23x系列MCU支持高达64MHz的主频、64KB至256K eFlash、16KB至32KB SRAM，以及连接到两条APB总线的各种增强型I/O和外设资源。GD32L23x系列MCU实现了出色的功耗效率。配备丰富的外设接口，GPIO复用率高达93%。可以广泛应用于典型市场，包括工业表计、消费电子设备、便携式医疗设备、电池管理系统、数据采集和传输等市场

功能特点
选型表
开发套件
资料下载

产品型号

GD32L235

采用Cortex®-M23内核，主频高达64MHz
配备了128KB Flash以及24KB SRAM
支持1.71-3.63V电源供电
Stop current<1.8uA; Standby current <0.26uA
集成了Segment LCD 8*28/4*32
支持信息安全CRC, TRNG, CAU
提供多封装选择WLCSP25, QFN64/48/32, LQFP64/48/32
支持一系列丰富的外设资源

GD32L233

采用Cortex®-M23内核，主频高达64MHz
配备了256KB Flash以及32KB SRAM
支持1.71-3.63V电源供电
Stop current<2uA; Standby current <0.4uA
集成了Segment LCD 8*28/4*32
支持信息安全CRC, TRNG, CAU
提供多封装选择LQFP64/48/32, QFN64/32
支持一系列丰富的外设资源

选型表

选型表下载

Part No	Core	Series	Package	Max Speed (MHz)	Flash (Bytes)	SRAM (Bytes)	I/O	GPTM (32bit)	GPTM (16bit)	Advanced TM (16bit)	HRTM	Basic TM (64bit)	Basic TM (32bit)	Basic TM (16bit)	LPTM (32bit)	LPTM (16bit)	SysTick (64bit)	SysTick (24bit)	WDG	RTC	USART+UART	LPUART	I2C	QSPI	SPI	I2S	CAN 2.0B	USB 2.0	Ethernet	SDIO	EtherCAT Slave Controller	MFCOM	LIN	LCD-TFT	Segment LCD	Camera	IPA	SAI	TMU	EXMC	CEC	14bit ADC Units (CHs)	12bit ADC Units (CHs)	12bit DAC Units	Comp	IEEE 802.11	Bluetooth	Date
GD32L235RBT6	Cortex®-M23	GD32L235	LQFP64	64	128K	24K	up to 59	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L235R8T6	Cortex®-M23	GD32L235	LQFP64	64	64K	12K	up to 59	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L235RBO6	Cortex®-M23	GD32L235	QFN64	64	128K	24K	up to 59	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L235R8O6	Cortex®-M23	GD32L235	QFN64	64	64K	12K	up to 59	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L235CBT6	Cortex®-M23	GD32L235	LQFP48	64	128K	24K	up to 43	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235C8T6	Cortex®-M23	GD32L235	LQFP48	64	64K	12K	up to 43	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235CBO6	Cortex®-M23	GD32L235	QFN48	64	128K	24K	up to 43	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235C8O6	Cortex®-M23	GD32L235	QFN48	64	64K	12K	up to 43	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235KBT6	Cortex®-M23	GD32L235	LQFP32	64	128K	24K	up to 27	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235K8T6	Cortex®-M23	GD32L235	LQFP32	64	64K	12K	up to 27	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235KBQ6	Cortex®-M23	GD32L235	QFN32	64	128K	24K	up to 29	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235K8Q6	Cortex®-M23	GD32L235	QFN32	64	64K	12K	up to 29	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235KBQ6P	Cortex®-M23	GD32L235	QFN32	64	128K	24K	up to 28	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235K8Q6P	Cortex®-M23	GD32L235	QFN32	64	64K	12K	up to 28	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235EBY6	Cortex®-M23	GD32L235	WLCSP25	64	128K	24K	up to 23	0	6	1	0	0	0	2	0	2	0	1	2	1	2+2	2	3	0	2	1	1	0	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L235E8Y6	Cortex®-M23	GD32L235	WLCSP25	64	64K	12K	up to 23	0	5	1	0	0	0	2	0	2	0	1	2	1	2+1	2	3	0	2	1	1	0	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233RCT6	Cortex®-M23	GD32L233	LQFP64	64	256K	32K	up to 59	0	4	0	0	0	0	2	1	0	0	1	2	1	2+2	1	3	0	2	1	0	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L233RBT6	Cortex®-M23	GD32L233	LQFP64	64	128K	24K	up to 59	0	4	0	0	0	0	2	1	0	0	1	2	1	2+2	1	3	0	2	1	0	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L233R8T6	Cortex®-M23	GD32L233	LQFP64	64	64K	16K	up to 59	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	3	0	2	1	0	FS	0	1	0	0	0	0	828/432	0	0	0	0	0	0	0	1(16)	1	2	0	0	2024-11-19
GD32L233CCT6	Cortex®-M23	GD32L233	LQFP48	64	256K	32K	up to 43	0	4	0	0	0	0	2	1	0	0	1	2	1	2+2	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233CBT6	Cortex®-M23	GD32L233	LQFP48	64	128K	24K	up to 43	0	4	0	0	0	0	2	1	0	0	1	2	1	2+2	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233C8T6	Cortex®-M23	GD32L233	LQFP48	64	64K	16K	up to 43	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233KBT6	Cortex®-M23	GD32L233	LQFP32	64	128K	24K	up to 27	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233K8T6	Cortex®-M23	GD32L233	LQFP32	64	64K	16K	up to 27	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233KBQ6	Cortex®-M23	GD32L233	QFN32	64	128K	24K	up to 29	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19
GD32L233K8Q6	Cortex®-M23	GD32L233	QFN32	64	64K	16K	up to 29	0	3	0	0	0	0	2	1	0	0	1	2	1	2+1	1	2	0	2	1	0	FS	0	1	0	0	0	0	0	0	0	0	0	0	0	0	1(10)	1	2	0	0	2024-11-19

开发套件

开发板型号

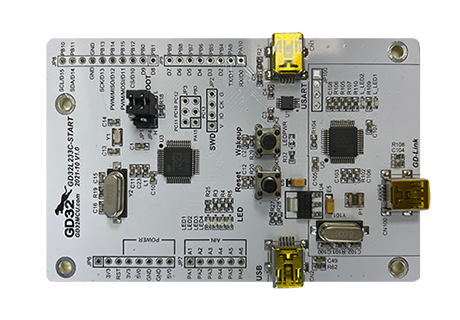

GD32L233C-START

功能特点

GD32L233C-START 评估板使用 GD32L233CCT6 作为主控制器。
评估板使用 GD-Link Mini USB 接口提供 5V 电源。提供包括扩展引脚在内的 Reset按键， Boot， Wakeup key， LED指示灯， USB，USART 转 USB接口，板载GD-Link，Arduino接口等外设资源。

开发板型号

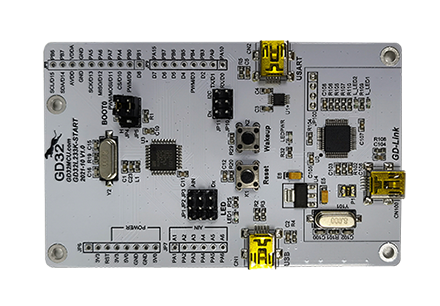

GD32L233K-START

功能特点

GD32L233K-START 评估板使用 GD32L233KBT6 作为主控制器。
评估板使用 GD-Link Mini USB 接口提供 5V 电源。提供包括扩展引脚在内的 Reset按键， Boot， Wakeup keyy， LED指示灯， USB，USART 转 USB，板载GD-Link，Arduino接口等外设资源

资料下载

数据手册

用户手册

【用户手册】GD32L23x用户手册
