• 汽车蓝牙数字钥匙方案

    多节点监听式BLE汽车钥匙

汽车蓝牙数字钥匙方案采用蓝牙(BLE)多点监听方式,通过多个监听锚点获取钥匙与中心节点通讯的蓝牙信号RSSI值实现对钥匙的定位。

此方案可以直接使用智能手机作为汽车钥匙,只需要钥匙和中心节点维持一条蓝牙连接,即可实现无感解锁。

通过使用蓝牙技术的跳频和安全加密机制(身份认证、设备绑定配对、链路加密等),提升安全性能,实现用户与车辆之间的位置感知、无感解锁车辆,符合智能出行的趋势,提升用户体验。

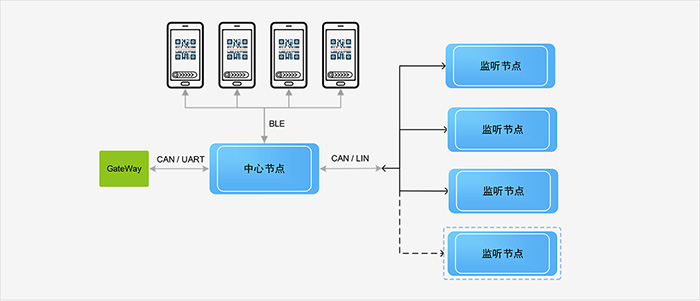

功能框图

中心节点与监听节点使用车规级无线射频MCU,支持BLE 5.0,包含FlexCAN外设,同时每个节点的硬件上包含CAN收发器芯片,可以无缝集成到汽车的CAN通信网络中。中心节点最多支持同时4个连接。

方案部署

中心节点内置定位算法,可根据监听节点的RSSI数据计算出钥匙所在的区域,并可以选择通过串口、CAN或蓝牙输出。

4节点布置

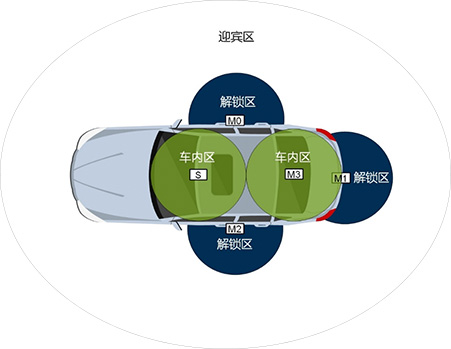

5节点布置

方案特性

部署方便

只需钥匙与中心节点单个蓝牙链路连接

高兼容性

支持BLE4.0以上的智能手机或者蓝牙模块作为钥匙

开发简单

例程丰富,中心节点仅作为从机

架构简洁

监听节点为RF控制,不需要实现蓝牙协议栈及相关功能

强抗干扰

蓝牙跳频,支持37个信道跳转

安全可靠

支持身份认证、设备配对、链路通信加密

高灵活性

可配置4/5个节点,最多支持4个钥匙同时连接

定位灵敏

滤波算法延迟为毫秒级,迅速输出定位结果,各区域定位流畅、防抖

参考设计

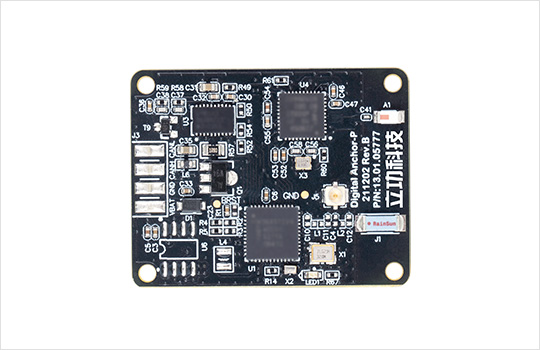

Digital Anchor-P

  • 包含FlexCAN模块

  • 包含LIN模块

  • 提供GENFSK硬件链路层,实现监听功能

  • -95 dBm接收灵敏度
