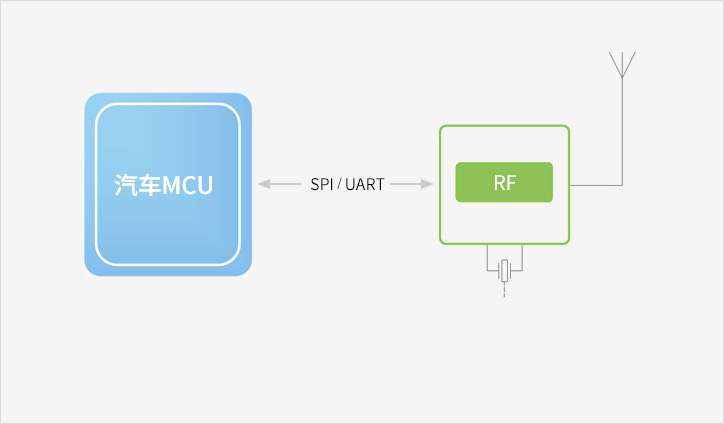

功能框图
本方案采用NXP NCK291x系列芯片，其中NCK2910 采用SPI配置，上电配置后进入自主POLLING，接收到高频信号后，采用中断方式将高频数据传递给外部MCU；NCK2912/ NCK2913 开放内部MCU，用户可在ZLG RF软件架构上直接编程处理高频数据。NCK2910/ NCK2912 具备单通道多频点分时接收能力，NCK2913具备三通道多频点同时接收能力。所有的芯片都具备双天线切换功能，适合大跳频应用。
汽车高频接收模块用于接收处理车辆所有高频信号，包括PKE、RKE、TPMS等，要求有多频点接收的能力。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | 汽车MCU | S32K144 | NXP |  |
| 2 | 汽车MCU | KEAZ128 | NXP | |
| 3 | 高频芯片 | NCK2913 | NXP | |
| 4 | 高频芯片 | NCK2910 | NXP | |
| 5 | 高频芯片 | NCK2912 | NXP | |
| 6 | 晶体 | 完整型号信息请联系我司销售获取 | JYEG |  |
应用方向
Remote Keyless-Entry Systems (RKE)
Passive Keyless Entry Systems (PKE)
Tire Pressure Monitoring System (TPMS)
参考设计

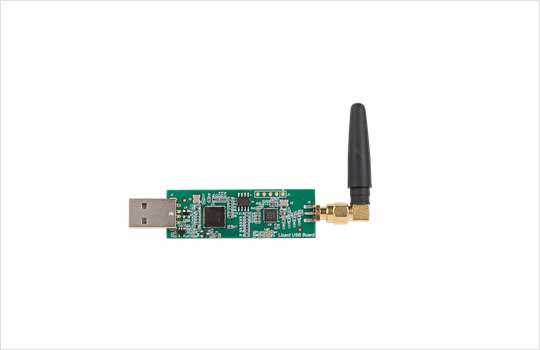

Lizard USB Board
NCK2910高频接收芯片
板载USB2SPI Cable，支持上位机调试
提供CDK软件，方便调试、评估、生成配置参数
完整的硬件设计资料
完整的软件设计资料
MantraCV2 USB Board
MnatraCV2高频发射板
板载USB2USART Cable，支持上位机调试
提供IREC软件，快速配置高频发射参数，可用于调试NCK2910接收
完整的硬件设计资料
完整的软件设计资料
