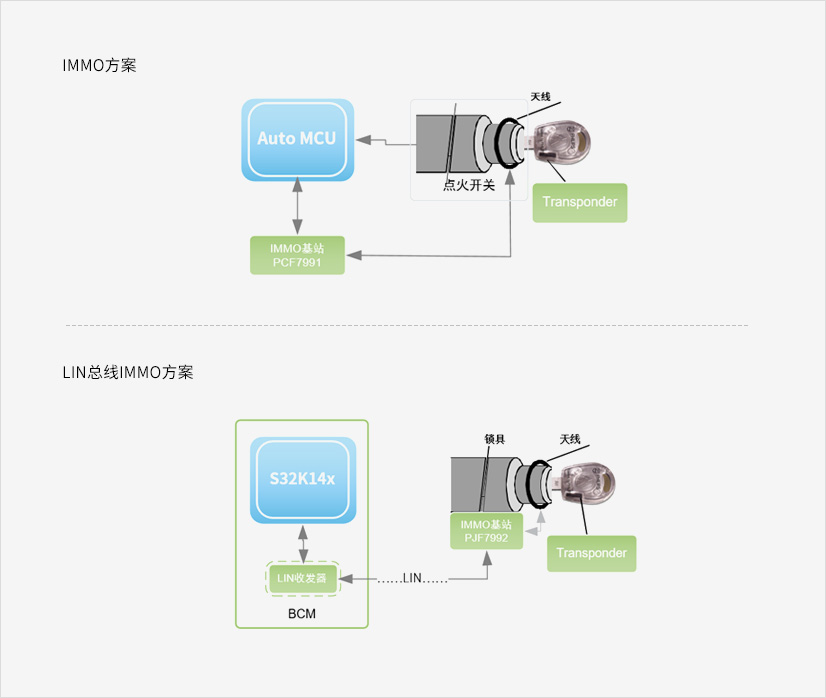

功能框图
本方案采用NXP的低频芯片PCF799x系列，只需要搭配极少量外围器件，即可构建完整的LF基站系统，是一个高集成度的基站系统解决方案。
方案推荐主控
S32K144系列
其他主控
KEAZ128
S12系列
方案推荐主控
S32K144系列
其他主控
KEAZ128
S12系列
方案推荐器件
PCF7991
其他器件
PJF7992
发动机防盗锁止系统是一种通过在点火钥匙中内安装芯片，此芯片内部出厂固化全球唯一ID，只有通过获取的钥匙芯片ID与发动机的ID相匹配，并通过特定安全算法认证后汽车才能启动。它能有效防止非法的强行短接启动。
产品推荐
| 序号 | 器件名称 | 型号 | 厂家 | |
|---|---|---|---|---|
| 1 | 汽车MCU | S32K144 | NXP |  |
| 2 | 汽车MCU | KEAZ128 | NXP | |
| 3 | 汽车MCU | KEAZ64 | NXP | |
| 4 | LF基站芯片 | PCF7991 | NXP | |
| 5 | LF基站芯片 | PJF7992 | NXP | |
| 6 | Transponder | 完整型号信息请联系我司销售获取 | NXP | |
| 7 | 钥匙芯片 | NXP | ||
| 8 | LIN收发器 | NXP |
应用方向
汽车IMMO模块
摩托车PKG基站

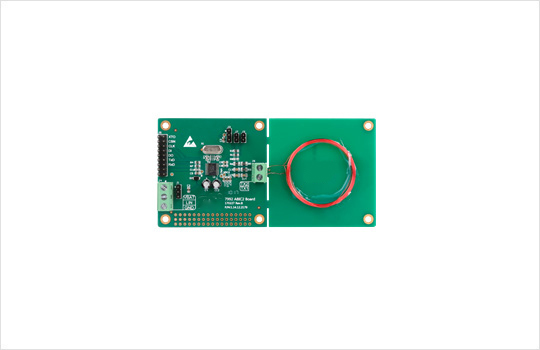

参考设计
ABIC1 DEMO：PCF7991 H001
低频驱动：PCF7991
预留CAN/LIN接口
预留2路低频驱动
预留2910高频接口
适用汽车IMMO方案评估
适用摩托车PKG方案评估
完整的硬件设计资料
完整的软件设计资料
ABIC2 DEMO：PJF7992 H001
低频驱动：PJF7992
LIN单线控制，预留SPI接口
适用汽车远距离IMMO方案评估
完整的硬件设计资料
完整的软件设计资料
资料下载
