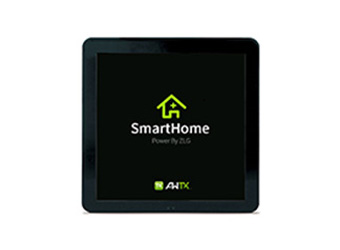

86盒智能面板是立功科技针对市场应用需求,基于高性能处理器i.MX RT1052与美观炫酷的开源GUI引擎而设计开发的。方案采用4.0寸电容屏和标准86盒硬件结构,内置无线Wi-Fi与蓝牙Mesh,可轻松实现云端交互、手机APP控制、蓝牙Mesh组网等;集成语音识别模组,可实现语音交互;同时集成多种传感器、高压电源与高压控制电路,是一套多功能、漂亮美观、适合多种应用的智能面板方案。

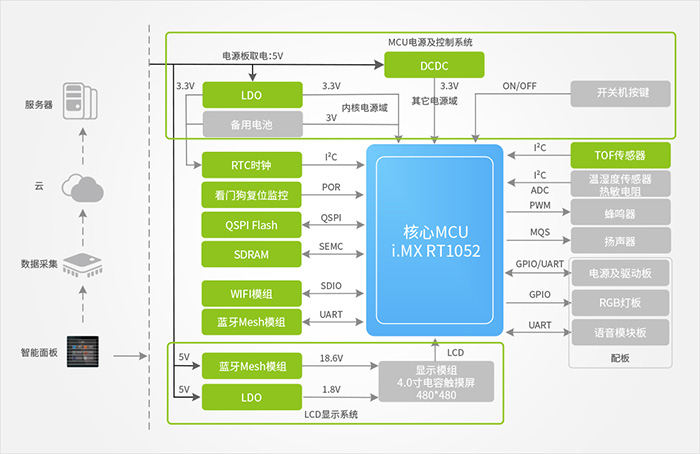

功能框图

核心处理器采用NXP的i.MX RT1052,该处理器主频高达600MHz,性能强悍。显示模组采用的是4.0寸电容触摸屏,分辨率为480*480。板载2.4G Wi-Fi模组,可轻松实现云端交互、手机APP控制等功能。同时还集成蓝牙Mesh模组,可实现智能设备蓝牙组网控制。在低功耗设计上,可实现一键开关机功能,ToF传感器作为距离检测系统,可实现“人近屏亮、人走屏灭”。板载多款传感器,实现多种环境数据的测量。



产品推荐

序号器件名称型号厂家
1MCUMIMXRT1052CVL5BNXP
2LDOZL6205A33TS5ZLG致远微电子
3蓝牙模块BT11P41ZLG致远电子
4RTC完整型号信息请联系我司销售获取NXP
5DCDCMPS
6FlashISSI
7SDRAMISSI
8看门狗芯片ON
9LCD驱动芯片ON

应用领域

工业控制

智能家居

智能楼宇

参考设计

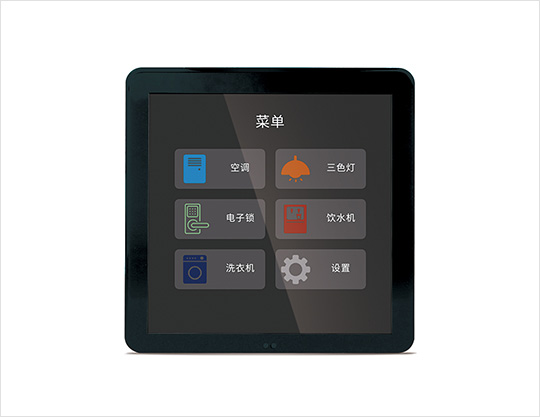

SmartPanel-RT1052

  • 基于高性能Arm® Cortex®-M7内核的RT1052处理器开发设计,为系统提供强悍的性能;

  • 基于开源免费开源GUI引擎设计;

  • 支持Wi-Fi联网,可实现数据与阿里云等云端平台交互、手机APP控制等功能;

  • 支持蓝牙Mesh联网,实现与区域内各节点Mesh设备组网,实现无线控制;

  • 板载4.0寸高分辨率电容触摸屏;

  • 内置TOF 1D距离传感器,实现“人近屏亮、人走屏灭”,适用于低功耗控制场合。

  • 基于86盒的标准硬件结构,可进行多种安装环境的无缝结合;

  • 内置AC-DC模块,电源管理更加高效安全;

  • 集成多个220V交流控制继电器,轻松实现电气设备的连接与控制;

  • 集成485总线控制,可挂靠多个485总线设备;

  • 集成的语音识别,实现语音识别与控制;
