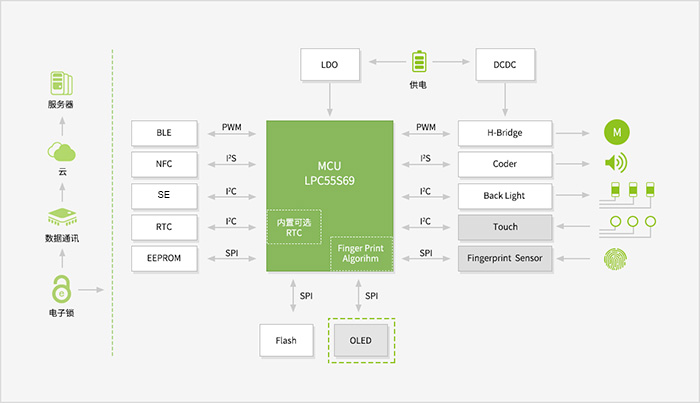

功能框图
方案推荐主控
LPC55S00系列:LPC55S69
- 全球首款基于通用 Cortex®-M33 的微控制器;
- 采用 Arm®v8-M 架构、TrustZone-M 和协处理器和双核设计;
- 性能功耗平衡和高级安全水平达到了新的高度;
- 采用专有 DSP 加速器,使计算时间较 CMSIS-DSP 减少了10倍;
- 基于 40nmNVM 的制造技术,具备成本效益优势。

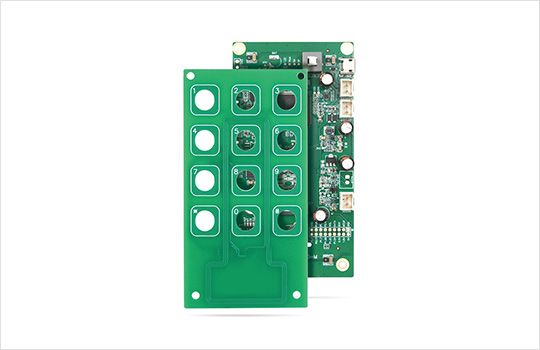

第二代电子锁方案是继第一代电子锁推广方案之后出于全力推进边缘计算数据安全考虑的又一力作。因为电子锁作为千家万户的最后一道安全防线,根本作用不离“安全”二字,所以集成带 TrustZone 的高能效 Cortex®-M33 双核处理器、高安全性实时加密外设 PRINCE、密钥生成管理外设 SRAM PUF 的第二代电子锁推广方案可以全面助力安全防护,为千家万户安全保驾护航。
序号 | 器件名称 | 型号 | 厂家 | ||
---|---|---|---|---|---|
1 | MCU | LPC55S69 | NXP | ![]() | |
2 | BLE | 完整型号信息请联系我司销售获取 | NXP | ||
3 | NFC | NXP/复旦微 | ![]() | ![]() | |
4 | SE | NXP | ![]() | ||
5 | RTC | NXP | |||
6 | Audio Amp | NXP | |||
7 | EEPROM | onsemi | ![]() | ||
8 | Flash | ISSI | ![]() | ||
9 | Back Light | ISSI | |||
10 | H-Bridge | MPS | ![]() | ||
11 | DCDC | MPS | |||
12 | LDO | HTC Korea | ![]() | ||
13 | LDO | ZLG致远微电子 | ![]() |
高集成度
高安全性
语音播报
成熟演示Demo
中文开发资料
全方位技术支持
集成内置指纹算法
指纹识别误识率、拒识率低
按键没有明显迟钝感,低误操作率
实现低功耗检卡及读卡,且读卡优先于按键
按键读卡信号互不干扰
蓝牙连接网关接入云服务,实现远程监控
可播放储存于外部 Flash 的音频
