    支持PFC和Triac调光的宽电压LED驱动器

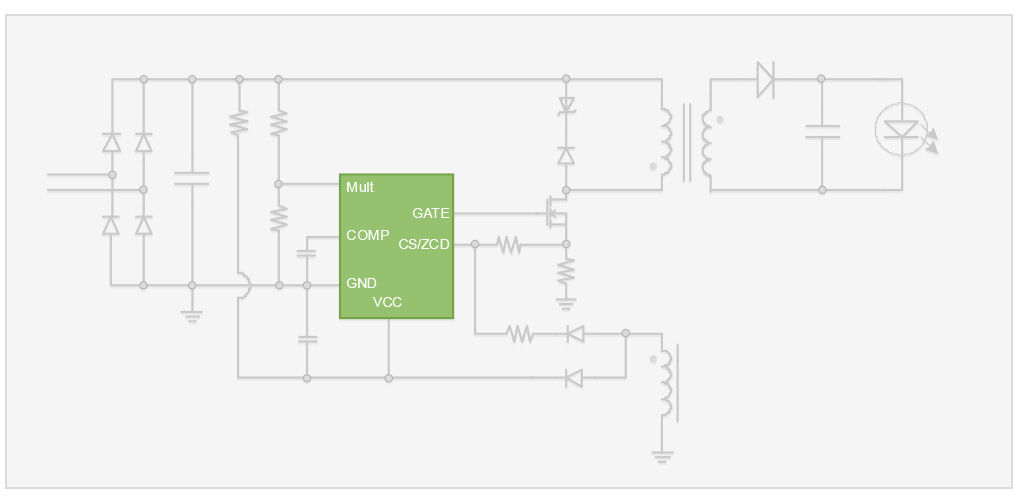

MPS的AC-DC LED驱动方案分为隔离和非隔离,而且支持PFC和Triac调光,宽电压;LED驱动的主要特性有,输入参数、输出参数、调光特性、保护特性等。输入参数主要是输入电压,这块基本上满足照明的110V或者220V就可以符合需求。输出参数主要是输出功率,主要是看负载LED灯在各种亮度情况下的功率情况,看输出功率是否满足设计需求。调光是LED一个比较重要的参数,特别是现在很多多色灯的应用,对调光的要求很高,一般来说主要有调光深度,调光分辨率等等。保护特性,一般一个好的LED驱动芯片都必须要带过流保护,过压保护,低压保护,过温保护等等。

LED的驱动需求一般分恒流跟恒压两种,恒流就是流过LED的电流是恒定的,可以通过改变流过LED电流的大小来做到LED灯亮度的调节。恒压模式就是类似普通的AC-DC,通过输出恒定的电压来点亮LED灯。

选型表下载
产品名称Vin
MIN(V)
Vin
MAX(V)
fsw (max)
(kHz)
Pout (max)
(W)
PackageControl ModeRecommendedMax
Power/IMAX(mA)
MP402185AC305AC  SOIC8FlybackExt. FET
MP402685AC305AC20040SOT23-6Buck-Boost,FlybackExt. FET
MP402785AC305AC20040SOT23-8Buck-Boost,Buck,FlybackExt. FET
MP4029-1585AC305AC  SOIC8-7BFlyback10
MP403185AC305AC 50SOIC8Buck-Boost,FlybackExt. FET
MP4032-185AC265AC 7SOIC8-7AFlyback7
MP4032-285AC265AC 8MSOP-10,SOIC-14,SOIC-8Buck-Boost7
MP403385AC305AC50SOIC8,MSOP10,SOIC14Buck-Boost,FlybackExt. FET
MP403485AC305AC758SOIC8-7APrimary-Side Control7
HR20001012  SOIC16ResonantExt. FET
MP400185AC305AC 40SOIC8Low-Side BuckExt. FET
MP4050A85AC265AC 10SOIC8,SOT23-5Buck7
MP4053-785AC305AC  SOIC8-7BBuck Boost6
MP4053-1585AC305AC  SOIC8-7BBuck Boost12
MP405485AC305AC 40SOT23-8Buck-BoosExt. FET
MP4054A85AC305AC20040SOT23-8Buck-Boost,Buck,FlybackExt. FET
MP405685AC305AC20050SOIC8,MSOP10,SOIC14Buck BoostExt. FET
MP4057A85AC305AC 8MSOP-10,SOIC-14BuckExt. FET
MP405985AC305AC 8SOIC-8Buck-BoostExt. FET
MP4060200AC305AC17050SOIC8,MSOP10,SOIC14Buck-Boost,FlybackExt. FET
MP406885AC305AC 10SOIC8-7,SOIC8EPBuck/Buck Boost10
MP408885AC305AC 10SOIC8-7,SOIC8EPBuck/Buck Boost10
