3D虚拟仪表方案采用高性能的i.MX8系列四核CPU设计,搭载汽车级LPDDR4内存以及eMMC存储器;i.MX8系列处理器支持图形,视频,图像处理,音频和语音功能,是安全认证和高效性能要求的理想选择。BSP配有高度优化的驱动程序和软件,可为嵌入式工业和汽车市场提供广泛的支持和应用。

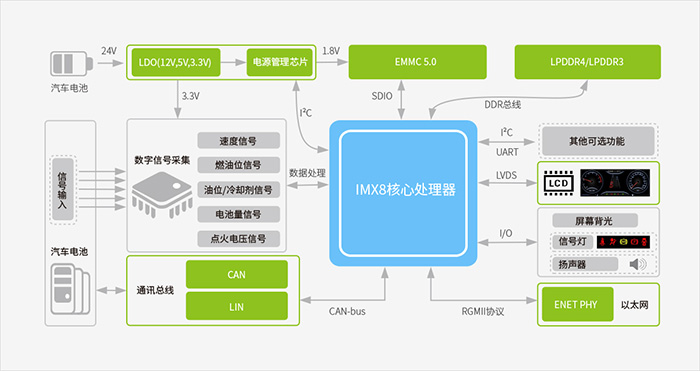

功能框图



方案推荐器件:

  • 4x Cortex®-A35核心,最高运行频率可达1.2GHz;
  • 1x Cortex®-M4 核心,可用于实时信号处理;
  • 支持GPU GC7000L硬件图形加速,运算能力达64GLOPS;
  • 支持4K H265硬件编码、1080p H264硬件编解码;
  • 支持3路显示输出,其中2路为DSI/LVDS,最高可达1080p@60;
  • 1xPCIe 3.0 、USB 2.0 and 3.0 OTG、 2xEthernet AVB、 3xCAN / CAN FD等。

产品推荐

序号器件名称型号厂家
1高性能处理器IMX8QX6AVLFZABNXP
2 CAN PHY完整型号信息请联系我司销售获取NXP
3PMICNXP
4CodecNXP
5RTCNXP
6EMMCISSI
7 LPDDR4ISSI
8FlashISSI
9DC-DCMPS

方案优势

支持嵌入式Linux系统;

支持2路MIPI/LVDS,可实现双屏显示,最高达1080p@60;

支持GPU GC7000L硬件图形加速, 运算能力达64GLOPS;

支持OpenGLES2.0、OpenGLES3.1,可实现3D模型加速渲染。

参考设计

开发套件型号:IMX8QXP-EVB

  • 采用4×Cortex®-A35和1×Cortex®-M4F组合的多内核架构;Cortex®-A35内核支持Arm®虚拟化扩展,Cortex®-M4F内核适用于实时应用;

  • 图形处理单元(GPU)支持OpenGL 3.0,2.1,OpenGL ES 3.1,3.0,2.0和1.1,OpenCL 1.2 和1.1,OpenVG 1.1,Vulkan;

  • 外接内存支持40-bit,933MHz的DDR3(带有可选的ECC保护)和32-bit,1200MHz的LPDDR4(不具备ECC保护);

  • 多种高速外设接口,如USB 3.0,PCIe 3.0,千兆以太网;

  • 1× HIFI 4 DSP用于预处理和后处理,频率达640MHz;

  • 增强的高保证启动安全和加密启动,支持在线加密引擎(AES-128),64kB安全RAM;

  • 可应用于汽车多媒体、工业控制和消费电子等领域。
